实验室台架上，这台编码器的角度重复性是 0.01°。装进设备、拉上三米线缆，抖动直接放大十倍，EMC 预测试还扫出一根超标尖峰。芯片没换、参数没动、算法没改——变的是那根线。
线缆是编码器系统里最便宜、也最常被低估的器件。而且模拟正余弦信号和数字协议信号，被线缆伤害的方式完全不同——用同一套布线思路对付两者，等于哪儿都防了、哪儿都没防住。

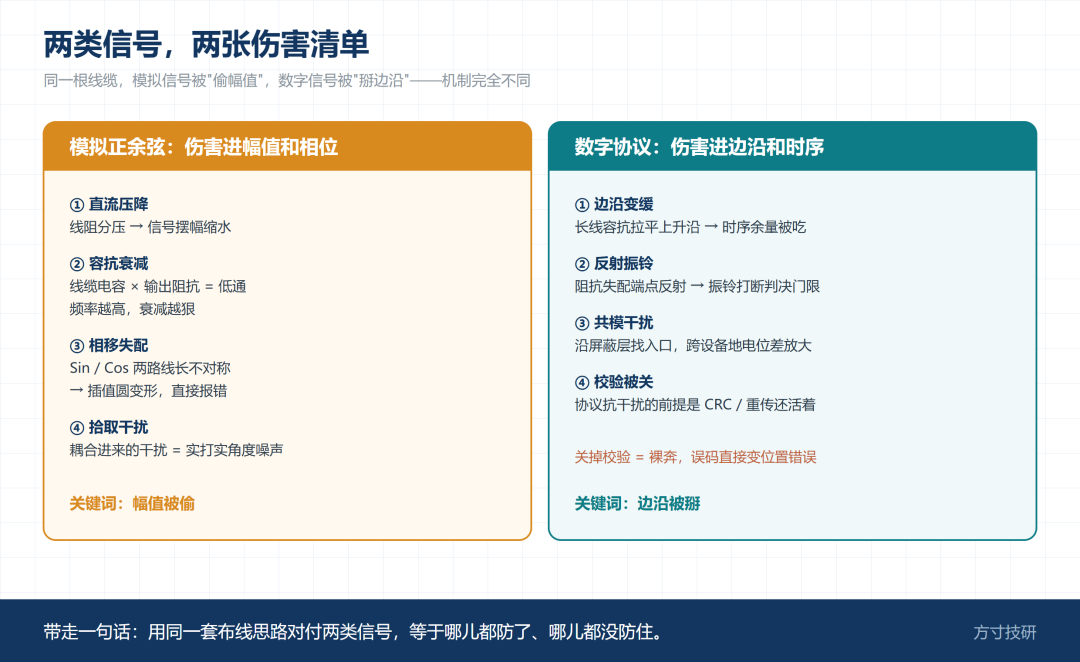

图 1｜模拟信号伤害清单 vs 数字协议伤害清单
一、两类信号，两张伤害清单
模拟正余弦信号传输的是连续幅值，线缆的每一分损伤都直接进幅值和相位：直流压降让信号摆幅缩水；线缆电容和输出阻抗构成低通，频率越高衰减越狠；两路 Sin/Cos 线长或容抗不对称会引入相移失配，插值直接报错；外界干扰耦合进来就是实打实的角度噪声。

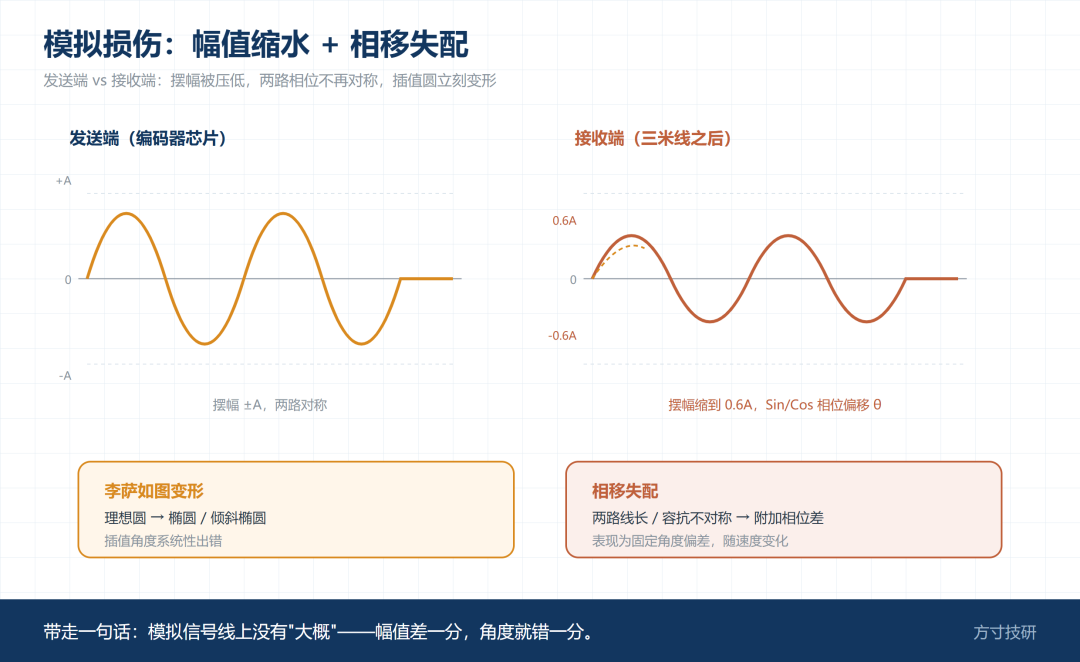

图 2｜正余弦波形经过长线后的变化
数字协议信号传输的是边沿时序，线缆的伤害换了一副面孔：长线容抗让边沿变缓，时序余量被吃；阻抗失配在端点反射，振铃打断判决门限；共模干扰沿着屏蔽层找入口；所谓"协议抗干扰强"，前提是校验没被关掉、误码重传机制还活着。

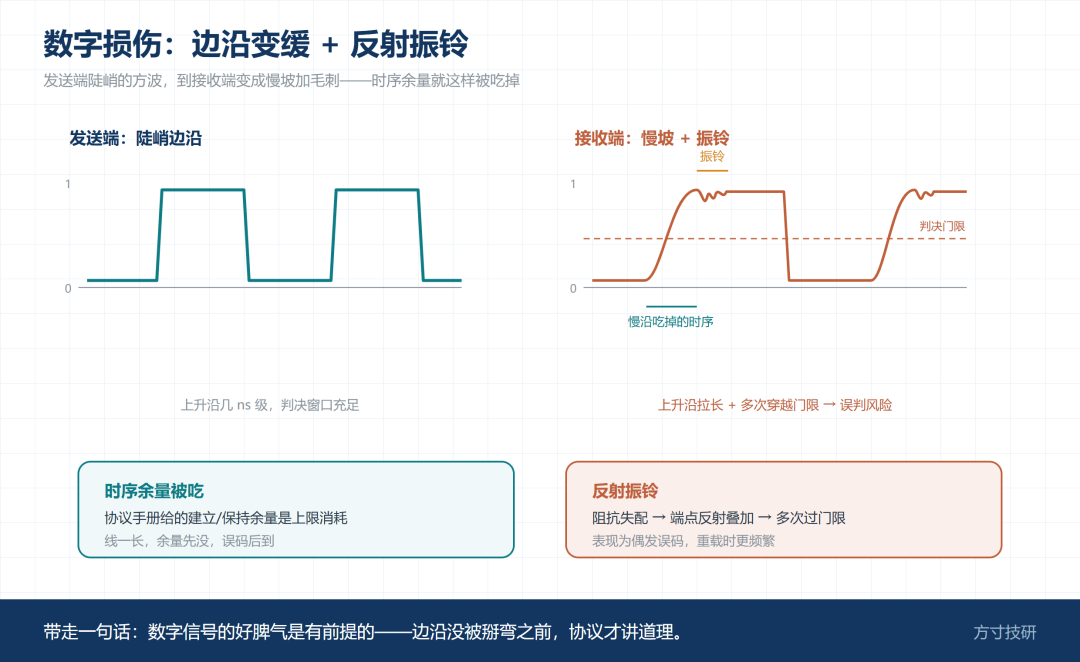

图 3｜发送 vs 接收端对比
带走一句话：模拟信号怕"幅值被偷"，数字信号怕"边沿被掰"——伤害机制不同，处方就不同。
二、模拟正余弦的布线处方
双绞是底线。 Sin、Cos 各自走双绞，让耦合进两根线的干扰在差分接收里抵消。单端传输加单根线的老做法，在长线上等于给干扰开绿灯。
屏蔽单端接地。 屏蔽层只在一端接参考地——通常在接收侧。两端都接会形成地环路，把两个设备之间的地电位差圈进信号回路，地噪声直接串进来。

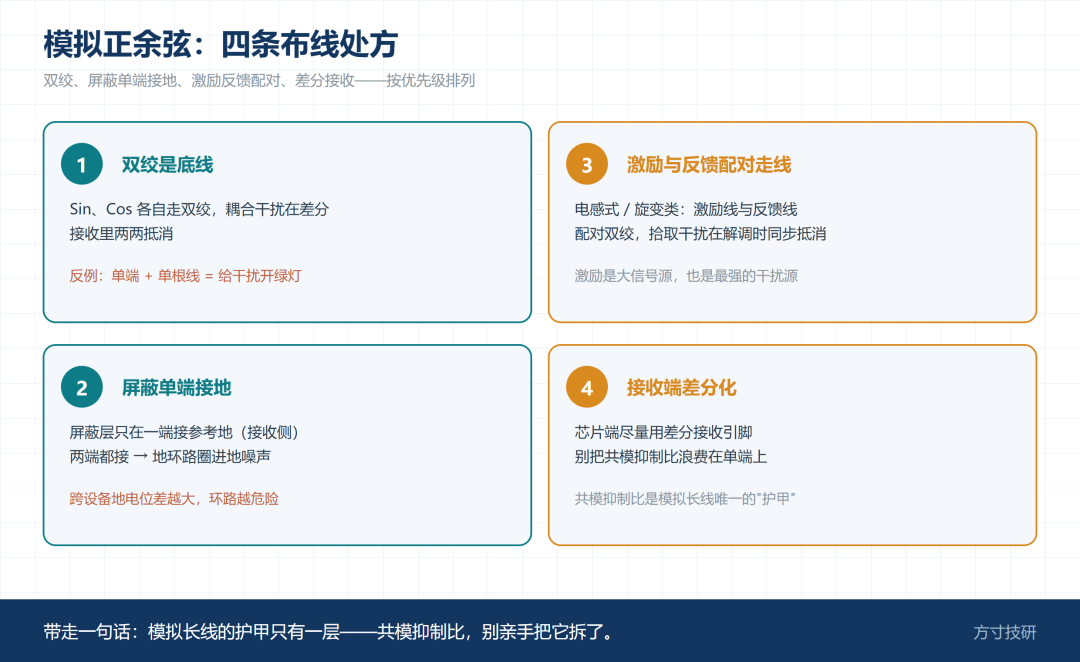

图 4｜双绞 / 屏蔽单端接地 / 差分接收 / 激励配对
激励与反馈配对走线。 需要激励的方案——电感式、旋变类——激励线和反馈线配对双绞，让拾取干扰在解调时被同步抵消。
接收端差分化。 芯片端尽量用差分接收，别把宝贵的共模抑制比浪费在单端引脚上。
三、数字协议的布线处方
终端匹配是第一件事。 先查协议手册要求的特征阻抗和终端电阻【待核对手册】，线缆特征阻抗与终端匹配上了，反射振铃才能压下去。
共模扼流加隔离。 长线跨越设备地电位差的场合，共模扼流圈压共模电流，必要时上数字隔离器切断地环路。

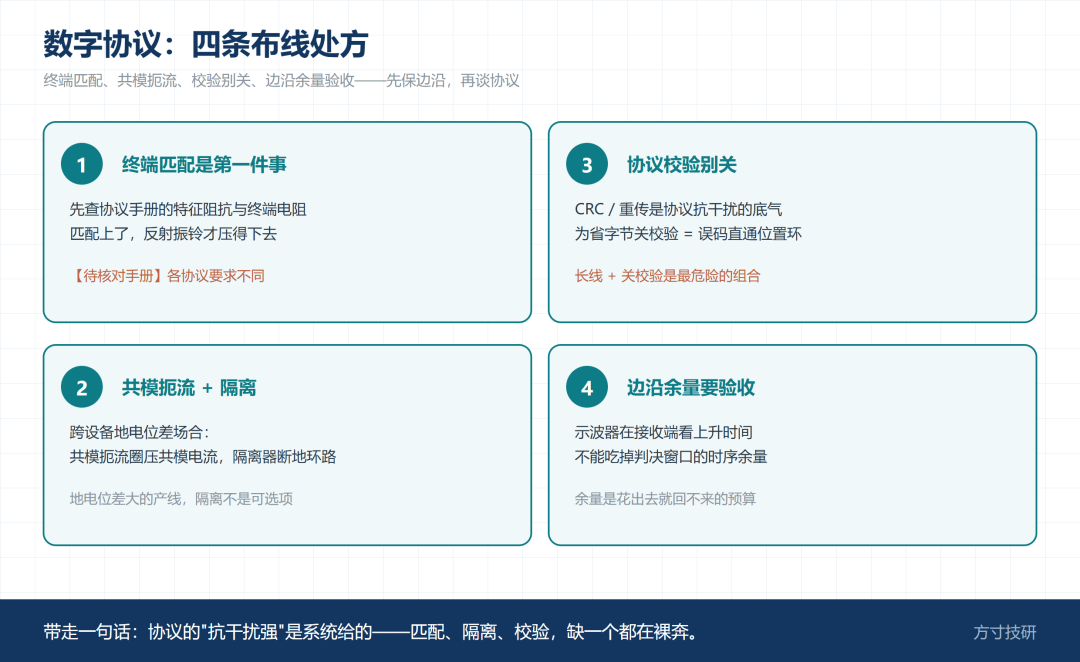

图 5｜终端匹配 / 共模扼流 / 隔离 / 校验开启
协议校验别关。 CRC、重传机制是协议抗干扰的底气，为了"省几个字节"把校验关掉，长线上的误码就直接变成位置错误。
边沿余量要验收。 用示波器在接收端看边沿，上升时间不能吃掉判决窗口的时序余量。

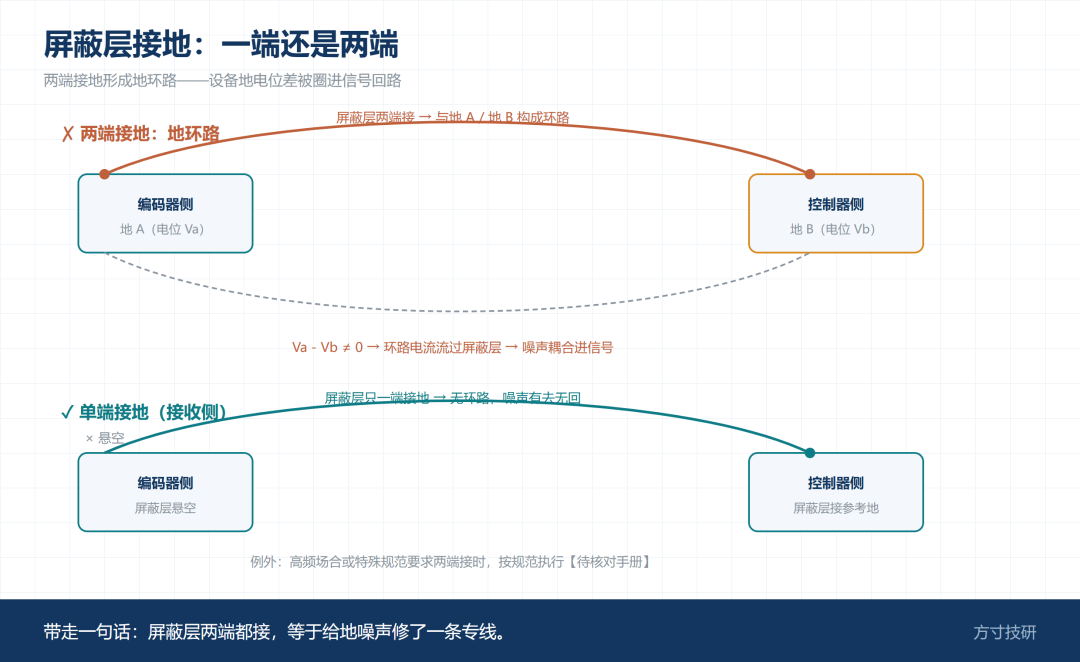

图 6｜图6 屏蔽层两端接地形成地环路 vs 单端接地的对比
四、验收两步法
静态重复性验收： 装好线缆后，固定轴不动，连续采集位置数据看散布——散布比实验室数据明显变大，说明干扰已进来，先解决再谈精度。
动态波形验收： 示波器看接收端波形——模拟信号看摆幅是否缩水、两路相位是否对称；数字信号看边沿是否陡峭、有无振铃过门限。波形干净，数据才可信。

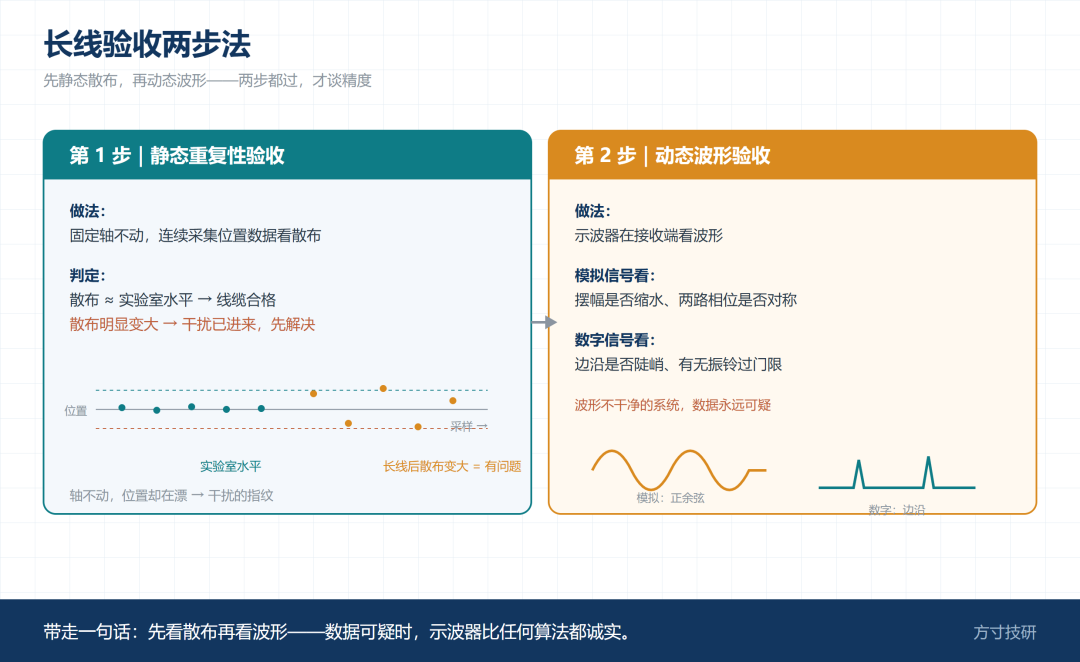

图 7｜图7 静态重复性 + 动态波形两步验收流程
对照卡：两类信号的长线处方

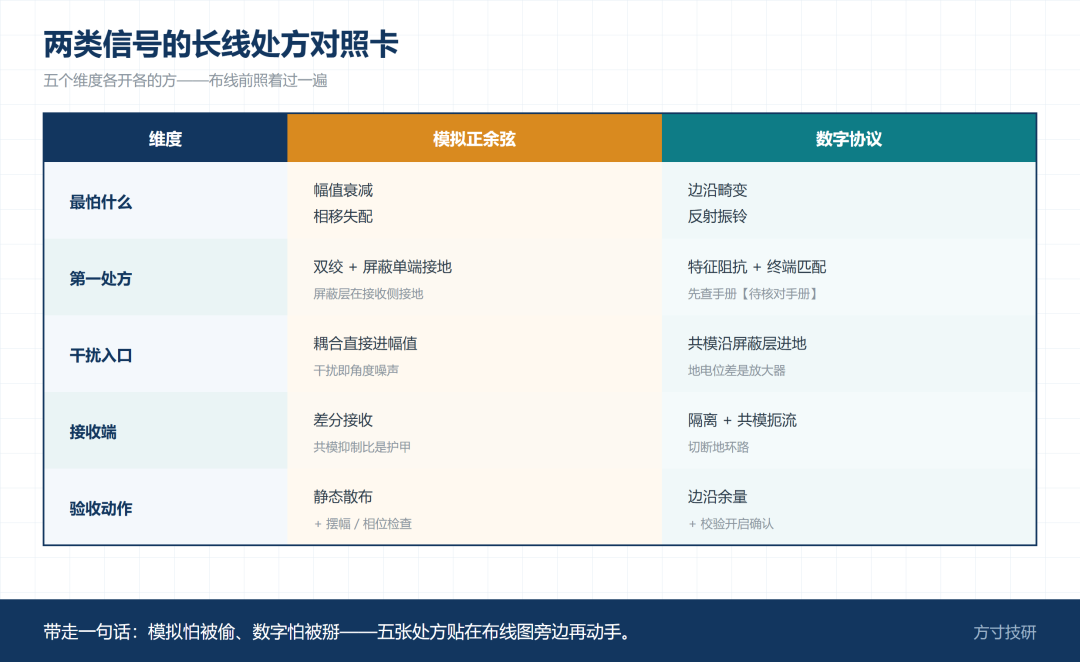

图 8｜图8 模拟 vs 数字五维对照卡表格图形化
| 维度 | 模拟正余弦 | 数字协议 |
| 最怕什么 | 幅值衰减、相移失配 | 边沿畸变、反射振铃 |
| 第一处方 | 双绞 + 屏蔽单端接地 | 特征阻抗 + 终端匹配 |
| 干扰入口 | 耦合直接进幅值 | 共模沿屏蔽层进地 |
| 接收端 | 差分接收 | 隔离 + 共模扼流 |
| 验收动作 | 静态散布 + 摆幅/相位检查 | 边沿余量 + 校验开启确认 |
总结
· 线缆伤害分两套机制：模拟怕幅值被偷，数字怕边沿被掰，处方不能混用；
· 模拟靠双绞、屏蔽单端接地、差分接收；数字靠终端匹配、隔离、校验别关；
· 长线装好后先做静态重复性和动态波形两步验收，波形干净再谈精度。
