磁编码器读准了角度，还要看磁铁跟着谁动——从石头S8 MaxV Ultra滤网磁铁说起

主题照片为AI生成的概念画面，不是产品测试现场。

石头S8 MaxV Ultra的产品页写着10000Pa。到了官方售后的“错误9”排查，用户却被要求检查一件很小的东西：滤网侧面的磁铁还在不在。^[1][2]

吸力数字与一块磁铁，看起来隔着很远。对位置检测来说，这块磁铁正好把问题摆到了桌面上：机器认出了磁铁，凭什么就能确认它想确认的机械状态？

磁编码器也要回答这道题。角度读数再精细，都得先弄清楚：磁铁跟着哪个零件动，这个零件与真正要控制的对象之间，又隔着什么。

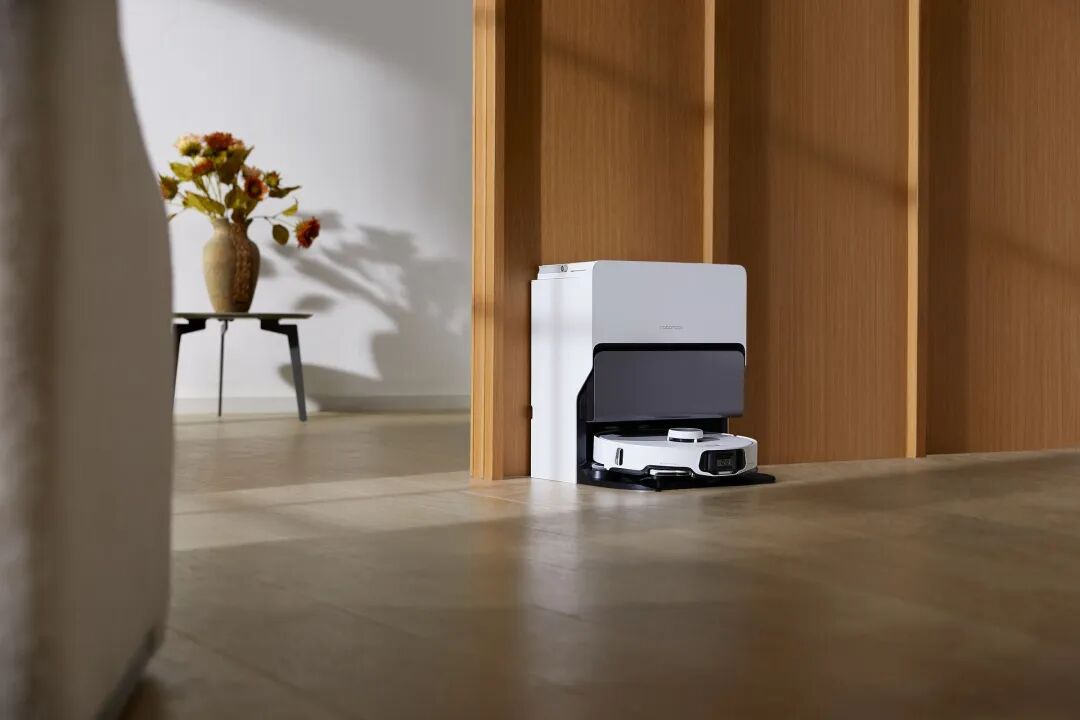

石头S8 MaxV Ultra及基站，来自2024年1月8日CES官方新闻。本文以这个公开型号为入口，讨论位置检测与机械状态的关系。^[6]

磁铁跟着滤网，确认的范围就变了

“扫地机靠磁铁判断尘盒装没装”，这句话少说了一件关键的事：磁铁装在哪儿。

假设磁铁固定在尘盒外壳上，滤芯又能单独拆下，那么盒体放回去，磁铁就回去了。仅靠这一路信号，还不能确认滤芯也跟着回来。

石头错误9的排查，明确让用户找滤网侧面的磁铁。磁性标记跟滤网组件关联，证明范围就比只跟着盒体更进一步。不能把它写成“机器只认盒子”。^[2]

但滤网被识别，仍没有把后面的事情全部确认完。

滤材有没有积灰，边框有没有变形，周边密封有没有压紧，这些状态变化并不必然让磁铁换位置。相同的磁铁位置，可以对应不同的滤材和密封状态。

关键就在这里：一个信号能替多少机械状态作保证，取决于这些状态是否被结构可靠地绑定。

如果导向、卡扣和密封面能保证，只有密封压紧以后，磁铁才会进入认可位置，一个开关量就能间接确认这项机械状态。不能因为它只输出“有或无”，就认定设计简单粗糙。

反过来，如果密封压紧与没有压紧时，磁铁都能进入同一检测范围，这一路信号就分不开它们。

TI介绍的典型安装检测方案，是在可拆部件上放磁铁，在机身放霍尔开关。芯片判断磁场有没有越过阈值；“装好了”的含义，则要由机械结构交给它。^[4]

这里还有一项容易漏掉的验证：装进去能识别，退出来什么时候撤回识别？

以TI的DRV5032为原理参照，动作后要等磁场降到更低的释放阈值，输出才恢复。这段磁滞有助于减少边界跳变，也意味着同一个中间位置，输出会与先前状态有关。^[5]

如果要求密封失效时安装信号必须退出，就要同时量两个位置：密封在哪里失效，信号在哪里释放。只测装入时的动作点，没有验证退出时的释放点。

这是一项结构与信号的联合验证。石头这款机器的具体检测器件、机械窗口，本文没有实测。

磁编码器读对了磁铁，轴的零位仍要核对

把开关换成连续角度测量，信息确实丰富了。磁铁转动多少、转得多快，都可以进入控制。

但测量对象与控制对象之间的关系，还留在那里。

以轴端单对极磁铁为例。统一零点和转动方向后，可以把关系写成：

编码器读数＝机械轴角度＋磁铁相对轴的安装偏角＋测量误差。

标定时，固定的安装偏角可以并入零位修正。问题是，标定完成以后，这个偏角还会不会变化。

做一个假设：磁铁后来相对轴滑移了0.5°。即使传感器测磁铁的误差只有0.01°，那0.5°也会进入读数。直接把读数当作轴角度，原来的零位关系就失效了。

这两个数字只用来解释关系，不是任何产品的测试结果。

增加输出位数，能把变化描述得更细；它不能仅凭同一路角度，判断这次变化来自轴转动，还是磁铁相对轴转动。

这也说明，校准与固定工艺承担着不同任务。校准修正当时的偏差，固定结构要让这个关系在后续使用中保持。温度循环、振动与寿命试验，需要检查的就包括这种保持能力。

磁铁与轴的关系变了，芯片把磁铁测得更准，也补不回原来的机械零位。

回头看滤网，同样的判断就很清楚了：磁铁跟着滤框，检测可以覆盖滤框；想让它进一步代表密封，就要让密封与这个位置之间的关系也站得住。

有些变化，角度通道本来就在努力忽略

角度读数正常，还有另一种更容易被误解的情况：磁场幅值已经变化。

以单对极旋转磁铁的理想双通道模型为例，设两路信号为x＝Acosθ、y＝Asinθ。A是共同幅值，θ是角度。

当A从1变成0.8，两路一起缩小，向量的方向没有变，算出的角度也不变。

这恰好体现了角度计算的价值：把共同幅值变化对角度的影响降下来。

但如果系统还想知道磁场幅值有没有变，仅盯着角度，就用错了观测量。它需要相应的幅值信息或诊断，再按具体磁路判断原因。

实际器件还受噪声、偏置、通道失配和工作范围约束。上面的理想关系，不表示磁场无限变弱，角度仍然准确；也不表示幅值变化一定来自某一种机械故障。

滤网检测也是如此。把接近磁铁换成多轴测量，并不会自动得到滤材阻力、密封压缩量。磁路与机械运动必须先建立可区分的关系。

增加读数的维度，要对应增加了什么可判断的状态。

两个位置各测一次，补的是原先看不到的一段

扫地机的轮子，是另一个很直观的例子。

TI的公开应用图把多极磁盘装在电机轴上，用霍尔锁存器读取磁极变化。输出的先后顺序用于判断方向，跳变频率结合磁极数用于计算转速，再按减速比换算轮速。^[4]

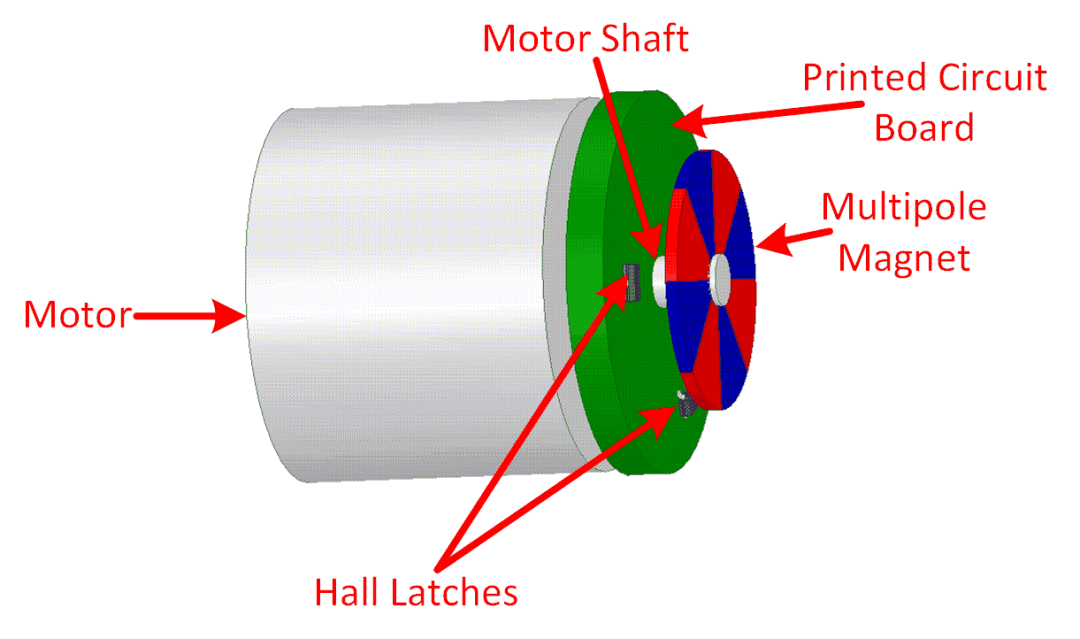

TI SLIA098图1-1：磁盘随电机轴转动，PCB上的霍尔器件读取磁极变化。这是通用应用示意，不是石头拆机图。^[4]

如果轮子打滑，电机仍能转，脉冲也能正常出现。把这些脉冲数得再细，单凭它们仍区分不开正常滚动与打滑。实际位移需要其他观测来核对。

这个条件反例并不复杂，却把“读数更精细”与“多看见一种状态”分开了。

机器人关节也有类似的测量位置选择。

2026年2月11日，RLS发布AksIM-4 Dual Concentric双绝对磁编码器。官方说明，它在紧凑结构中，同时提供电机端与关节端的位置反馈。^[7]

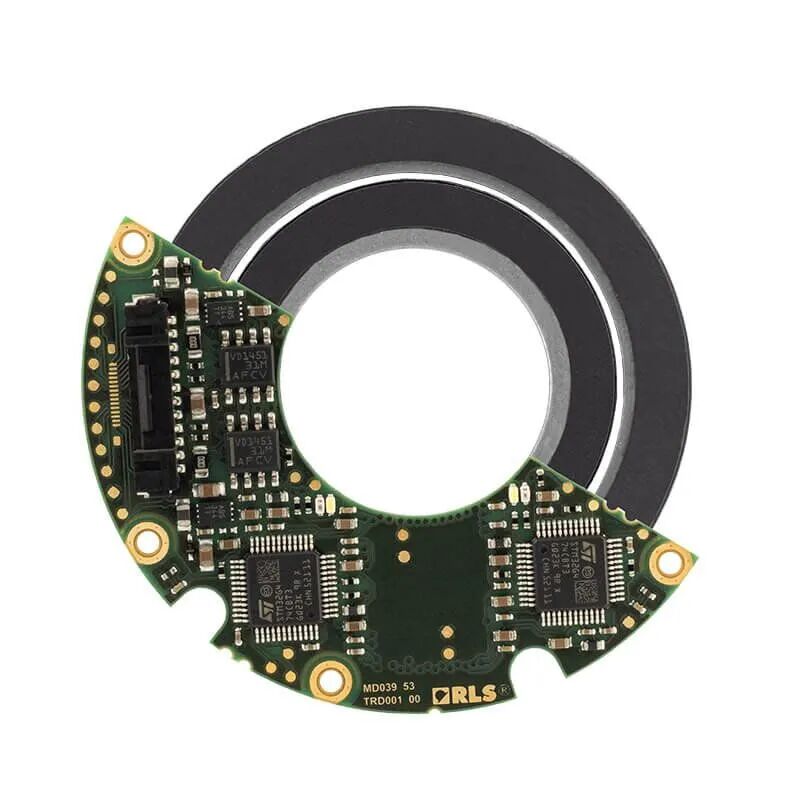

RLS AksIM-4 Dual Concentric官方产品图。双位置反馈功能来自官方发布与产品说明，图片来自产品页。^[7][8]

这条新闻对工程判断的价值，在于两路读数看的是传动链的两个位置。

只测电机端，再把角度除以减速比，相当于依赖一个传动关系。实际受载时，传动弹性、间隙及装配状态都会进入这个关系。

在输出端再测一次，就能拿实测位置来比较。增加电机端编码器的位数，不能替代这一次输出端测量。

比较也有前提：零点、方向、整圈数与减速比要对齐。得到的差值混合着机械变形、间隙和两路测量误差，不能仅凭差值就给故障命名。双位置反馈也不自动等于功能安全冗余。

选传感器之前，值得先把这张关系图画清楚：磁铁在哪个零件上，传感器读哪个目标，控制器最终又要控制哪个位置。

器件精度回答其中的一段。传动链上没有被测到的那一段，需要结构保证、模型约束，或者另一次测量。

回到10000Pa，安装信号还要接上工作结果

石头产品页对10000Pa给出了条件：满电、Max+模式，按IEC 62885-2:2021第5.11条进行厂商测试。^[1]

Pa是压力单位。要把地上的灰带进尘盒，还需要空气流动，以及滚刷、吸口与地面的配合。压力数字不能直接替代实际拾取表现。

滤材阻力增大，会改变风机与风路的工作点；存在旁路时，一部分空气又会换路线。具体后果要看测点、控制方式与漏口位置，本文没有相应实测。

磁铁被识别，不能单独排除这些风路变化。但也不能因此说石头整机“只会认磁铁”。

同型号官方支持页还列有错误10，要求清洁滤网、彻底干燥后装回再试。说明书要求滤网至少晾干24小时，并在清洁表现变差的排查中列出滤网堵塞。^[2][3]

厂商的异常处理覆盖了安装排查以外的问题。错误10具体依据什么信号、触发范围有多大，现有公开资料没有交代，不能反推内部器件与算法。

对使用者来说，“装回去不报错”是一个信息，“清洁表现恢复”还要看实际结果。对工程师来说，两者之间隔着滤材、密封与整条风路。

这正是滤网磁铁与磁编码器值得放在一起讨论的原因。

扫地机要把灰带进尘盒，机器人关节要把负载送到位置。磁信号必须沿着真实的机械关系，才能与这些结果接上。

选磁编码器，除了问角度能读多准，还要问磁铁跟着谁动、这个关系怎样保持、哪一段已经被独立验证。

这几件事交代清楚，小数点后多出来的精度，才有明确的机械落点。

公开来源

[1] 石头S8 MaxV Ultra美国官方产品页：10000Pa与满电、Max+及厂商引用的测试条件。

[2] 石头S8 MaxV Ultra官方故障排查：错误9、错误10的处理指引。

[3] 石头S8 MaxV Ultra官方说明书：英文印刷第14页滤网维护、第18页清洁表现排查；分别为PDF第14、18页。

[4] TI扫地机器人传感应用SLIA098：可拆组件磁检测的原理参照。

[5] TI DRV5032数据手册：动作阈值、释放阈值与磁滞的原理参照。

[6] 石头2024年1月8日CES官方新闻：S8 MaxV Ultra发布背景与图1。

[7] RLS 2026年2月11日AksIM-4 Dual Concentric发布新闻：同时提供电机端与关节端位置反馈。

[8] RLS AksIM-4 Dual Concentric官方产品页：双绝对位置传感说明与图3。图2为TI SLIA098图1-1，见[4]。
