精度是在 25℃ 标出来的，机上 120℃ 还准吗？

选型时你盯的是那一栏"±0.5°、±0.1°"，落笔时也默认它是全温指标。

可关节装完、电机一跑，内部温度轻松上到 120℃，某些高负载结构里能摸到 150℃ 量级。规格书的精度是在 25℃ 标出来的，机上却不是 25℃——这两者之间差的，就是被悄悄吃掉的精度余量。

更棘手的是，磁材受热不只是"变弱"，某些条件下它会"变没"，而且再也变不回来。

一、规格书的 25℃，和关节里的 120℃

翻开磁编码器的公开数据，几乎每一款都会标一个很漂亮的常温非线性。

但再往下看一栏"全温性能"，画风就变了：有资料给出，某款 14 位磁角度芯片最佳安装条件下非线性约 ±0.8°，把全温与安装偏差叠加后可能到 ±1.2°；另一款 GMR 芯片启用自动校准后，全寿命、全温范围最大误差 1.0°。

也就是说，常温那一栏是"出厂体检成绩"，全温那一栏才是"长期岗位胜任力"。 两者常常差一个量级。

差距从哪来？很大一块在磁环本身。钕铁硼的剩磁温度系数典型量级是 −0.11% ~ −0.12%/℃，温度每升 1℃，剩磁就掉千分之一出头。

单看不多，但关节从冷态 20℃ 热到 100℃，跨度 80℃，剩磁就要掉掉约 9%。【具体牌号取值须按磁材数据表核定】

芯片那头的动态范围是有限的——它有最低磁场门限，也有 AGC 或归一化的量程。幅值一掉，留给解算的余量跟着变，误差自然冒头。

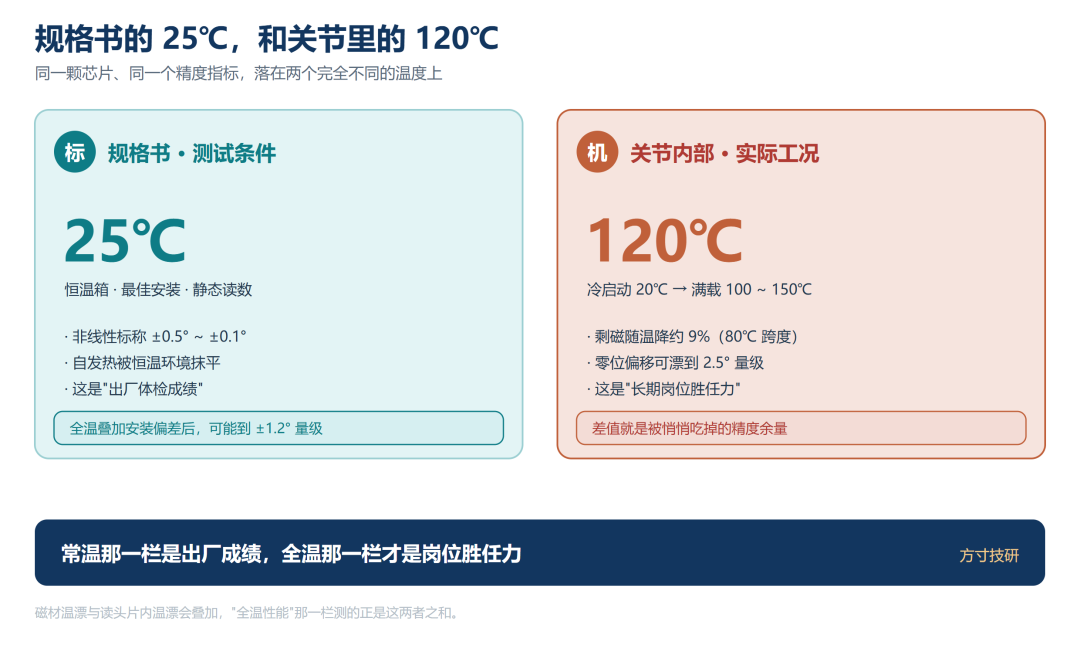

图 1｜规格书 25℃ 标定条件

二、先分清两种温度行为：温漂能回来，退磁回不来

这是全文最该分清的一节。磁材受热有两种行为，物理机理完全不同。

第一种：可逆温漂。 温度升高，原子热振动加剧，磁畴取向被扰乱，宏观剩磁 Br 下降；温度降回去，磁畴重新站队，剩磁基本能恢复。这条曲线近似线性，斜率就是常说的剩磁温度系数 α(Br)。

第二种：不可逆退磁。 温度或外磁场超过某个限度，磁体的工作点越过了退磁曲线的拐点（knee），一部分磁畴彻底翻不回来。即使温度降回室温，剩磁也停在低处——只有重新充磁才能恢复。

判断落在哪一边，看的是"工作点有没有越过拐点"，而不是"温度高不高"。同样 120℃，气隙小、磁导系数高、磁路"夹得紧"的磁体可能安然无恙；气隙被热膨胀拉开、工作点又低的磁体，可能就在这个温度上永久掉了一截。

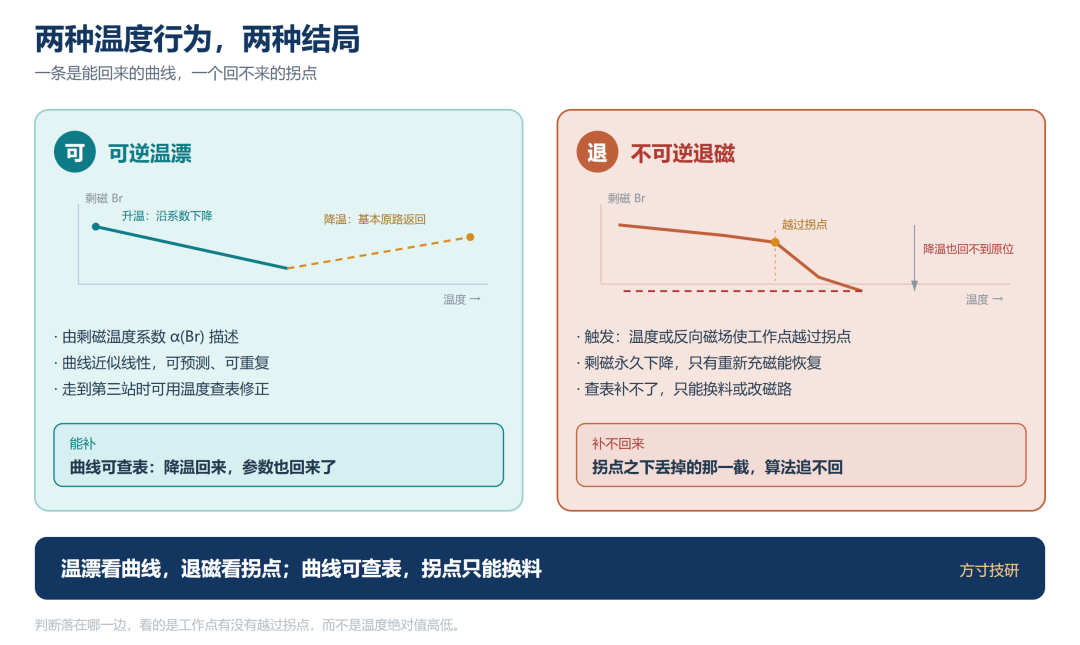

图 2｜一条升温下降、降温原路返回

这里还要区分两个温度，很多人会混：居里温度是磁畴彻底瓦解、磁性归零的点；最高工作温度只是"在该工况下不至于不可逆失磁"的额定值。额定不是硬开关，是保险丝——它按热态退磁曲线给，不按 20℃ 的 Br 给。 工程上通常还要在这条线以下再留 20~30℃ 余量，兜住局部热点与瞬态尖峰。

一句话：可逆温漂是一条能回来的"曲线"，不可逆退磁是回不来的"拐点"；曲线能补，拐点补不回来。

一条可背走的口诀记住这节：温漂看曲线，退磁看拐点；曲线可查表，拐点只能换料。

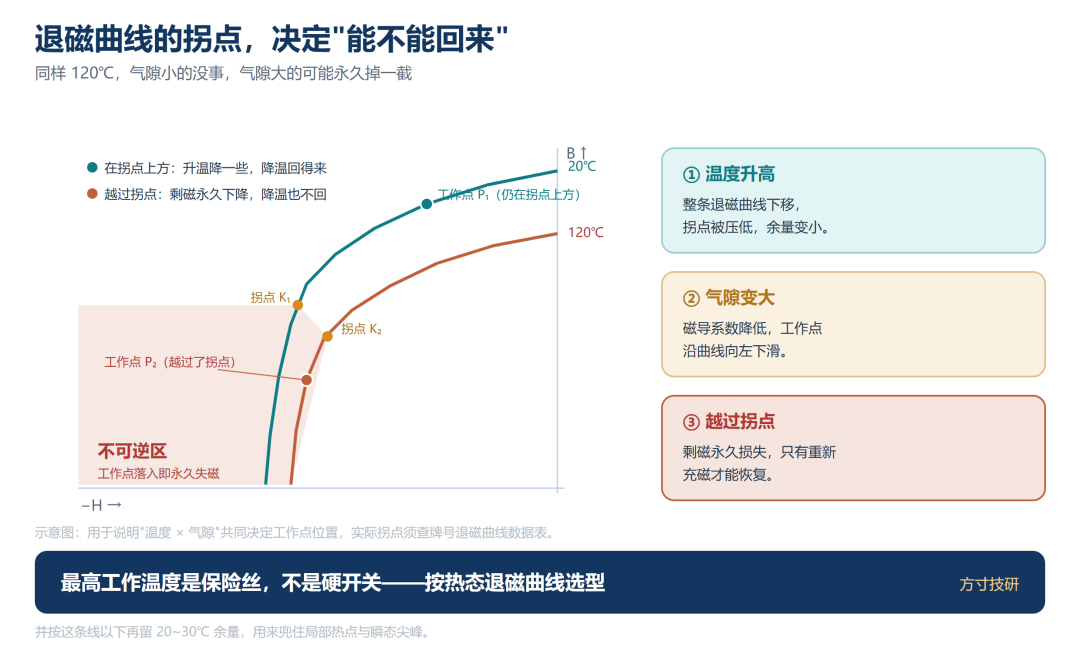

图 3｜退磁曲线（第二象限 B-H），标注拐点 knee、磁导系数工作线

三、从磁材漂到角度：误差链上的五站

温漂不是直接变成角度误差的，它要走完一条链。下面每一站，我都顺手标了它归谁管。

第一站，磁材剩磁随温度变。 NdFeB 约 −0.11%/℃ 量级，SmCo 约 −0.03% ~ −0.045%/℃，铁氧体更高，约 −0.20%/℃ 量级。【待核对手册：均须按牌号数据表核定】 ——这一站，归选材。

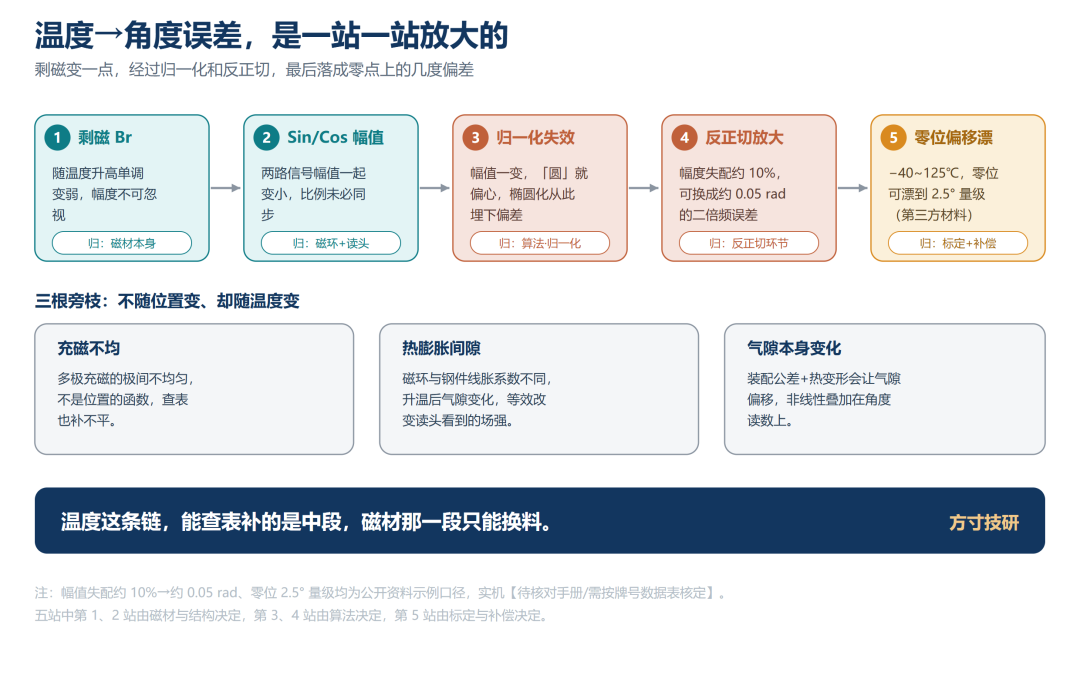

图 4｜剩磁 → Sin/Cos 幅值 → 归一化失效 → 角度误差 → 零位偏移

第二站，Sin/Cos 两路幅值跟着变。 剩磁变化直接体现在读头看到的磁场强度上，两路正交信号的幅度一起缩小。这一站，一部分归磁材、一部分归芯片 AGC。

第三站，归一化失效。 芯片或算法里那套幅值归一、椭圆拟合参数，通常是在标定时（多半是常温）算出来的。温度一变，幅度比、偏置、正交度都偏离了当初的拟合结果，归一化就不再"归得干净"。这一站，归补偿表。

第四站，反正切把残余的非理想放大成角度误差。 幅度失配会以二倍机械频率的形式直接调制角度输出——有公开资料估算过，10% 的幅值失配能带来约 0.05 rad（约 2.9°）量级的解算误差。【第三方工程资料口径】

第五站，零位偏移随温度漂。 这一站对闭环最致命。有第三方 FOC 校准资料提到，在 −40℃ ~ 125℃ 这一档里，磁编码器零位偏移的最大变化量可达 2.5° 量级。【第三方口径，须按型号核定】

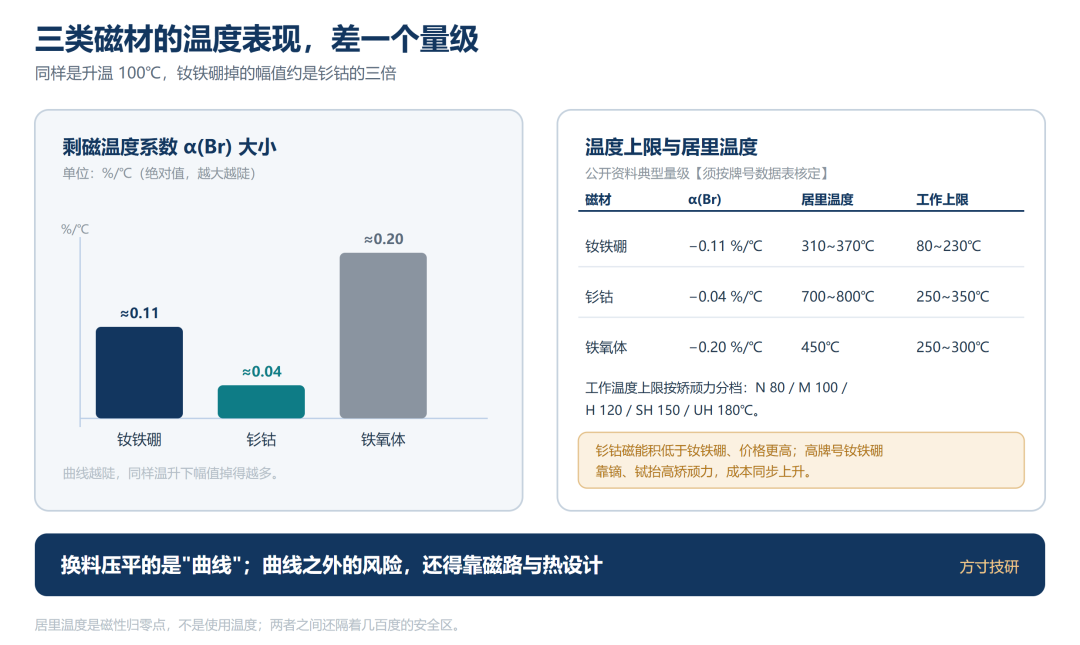

图 5｜NdFeB / SmCo / 铁氧体的 α(Br) 与居里温度区间对照

零位一漂，FOC 的 dq 轴解耦就跟着歪：本该全部用来出力矩的 Iq 里混进了 Id，转矩对不上指令，效率掉、发热涨，严重时抖振甚至失步。

链上还挂着三根"旁枝"，会同时叠加。

充磁不均——磁环个体差异，它不是位置的函数，任何按角度铺开标定表都放不下它。

磁环与读头的间隙随温度变——两者热膨胀系数不同：NdFeB 平行充磁方向约 34×10⁻⁶/K、垂直方向约 13×10⁻⁶/K，SmCo 垂直方向可到 10~13×10⁻⁶/K，钢轴约 12×10⁻⁶/K 量级。

气隙变化本身——气隙一变，磁导系数就变，工作点在退磁曲线上上下移动。幅度这一站会失准，退磁那一站的拐点余量也在被同时消耗。 这两件事，往往是同一根因。

还有一处芯片侧的同侪效应别漏掉：读头自身的失调与灵敏度也随温度漂。 磁材掉幅值和读头漂灵敏度是叠加的，不是二选一。

四、三条应对路径，各自动的是哪一段

面对温漂，工程上无非三条路。分清它们各自"动的是哪一段"，比记住怎么实现更重要。

路径一：从源头选材。 换成低温度系数的磁材——钐钴，或高牌号钕铁硼。钕铁硼按矫顽力分档，工作温度上限从标准牌号约 80℃，一路到 M 约 100℃、H 约 120℃、SH 约 150℃、UH 约 180℃。【待核对手册：牌号分档须按供应商数据表核定】

它动的是物理源头——把曲线压平。代价是成本与磁性能的取舍：钐钴常温磁能积低于钕铁硼、价格更高；高牌号钕铁硼靠加镝、铽把矫顽力抬上去，成本同步上升。

边界也清楚：换料能压平"可逆的那条曲线"，但改不了外部反向磁场，也改不了装配环节的退磁风险，更管不了读头芯片片内的失调温漂。

路径二：温度补偿查找表。 在恒温箱里标定 −40℃、25℃、85℃、125℃ 几个关键温度点的零位偏移，拟合成分段线性曲线，运行时用 NTC 或片内温度计实时查表修正。【第三方工程资料口径】

它动的是可预测的那部分漂移。前提是：漂移与温度的关系在标定时就已确定、且可重复。

边界在"测点不等于真值"：温度传感器测的是自己那一点，不代表磁环本体的实际温度；标定温度点之外的曲线靠外推，也会走形。

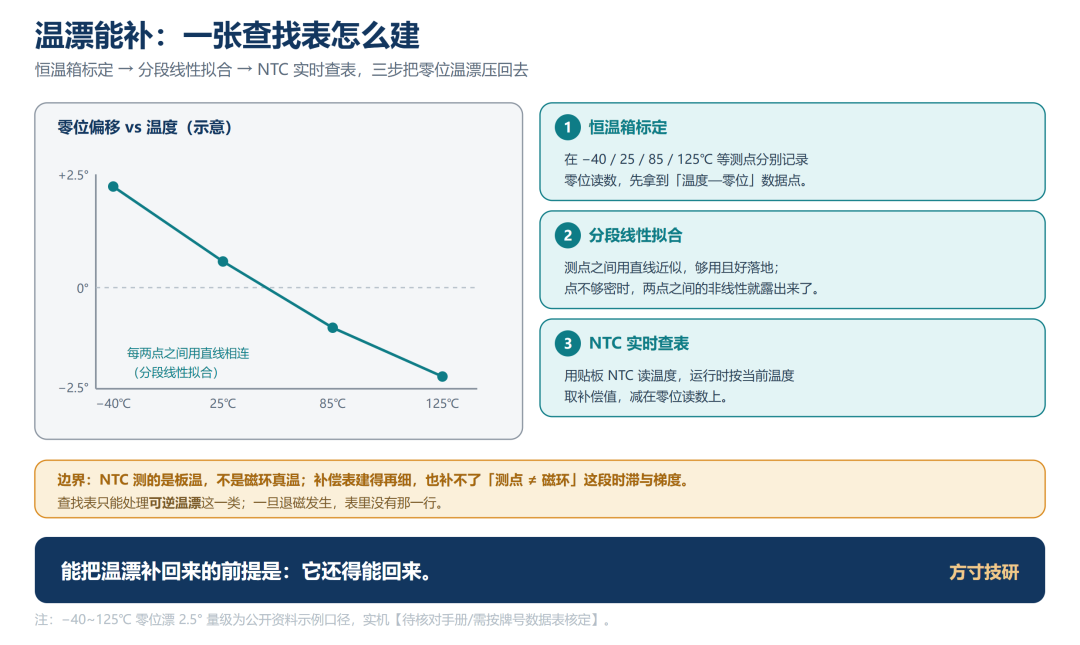

图 6｜恒温箱标定点（−40 / 25 / 85 / 125℃）→ 分段线性拟合 → NTC 实…

路径三：温度闭环 / 在线观测器。 中高速下用电机模型估算的角度做参考，用低带宽调节器把编码器读数慢慢拉回来；零速低速下改用高频注入做校验。

它动的是缓变、且能被模型覆盖的那部分。代价是复杂度，边界是模型准确性——电机参数一把不准，观测器拉回来的就是错的方向。

三条路之外，还有一段谁都补不了：已经发生的不可逆退磁、磁材的个体差异、以及超出标定范围的非线性。 这一段只能回到换料、重新充磁与热设计。

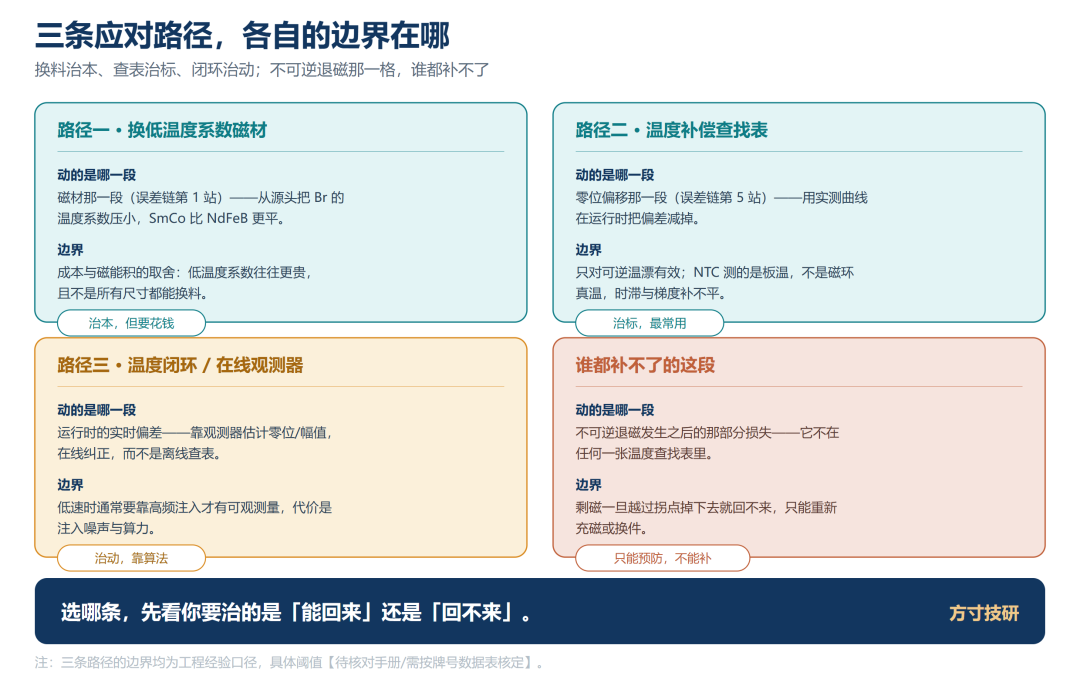

图 7｜换料 / 查表 / 观测器，各标"能补哪一段"“边界在哪”，右侧一列"补不回来"

一句话：补偿只能吃掉"可预测的那部分温度漂移"；模型之外的，得靠换料与热设计。

五、磁环温度自检卡

动手前，把下面这张卡过一遍。五格都有答案，方案才算站得住。

补一句生产端的实招：磁环在装进整机前，先按高于预期工作温度的某个点做一轮预老化（稳定化处理）。它会主动把"低承诺取向"的那部分磁畴提前剔掉，之后的输出反而更稳定、批与批之间的离散也更小。这一步花的是工序时间，省的是售后拆机。

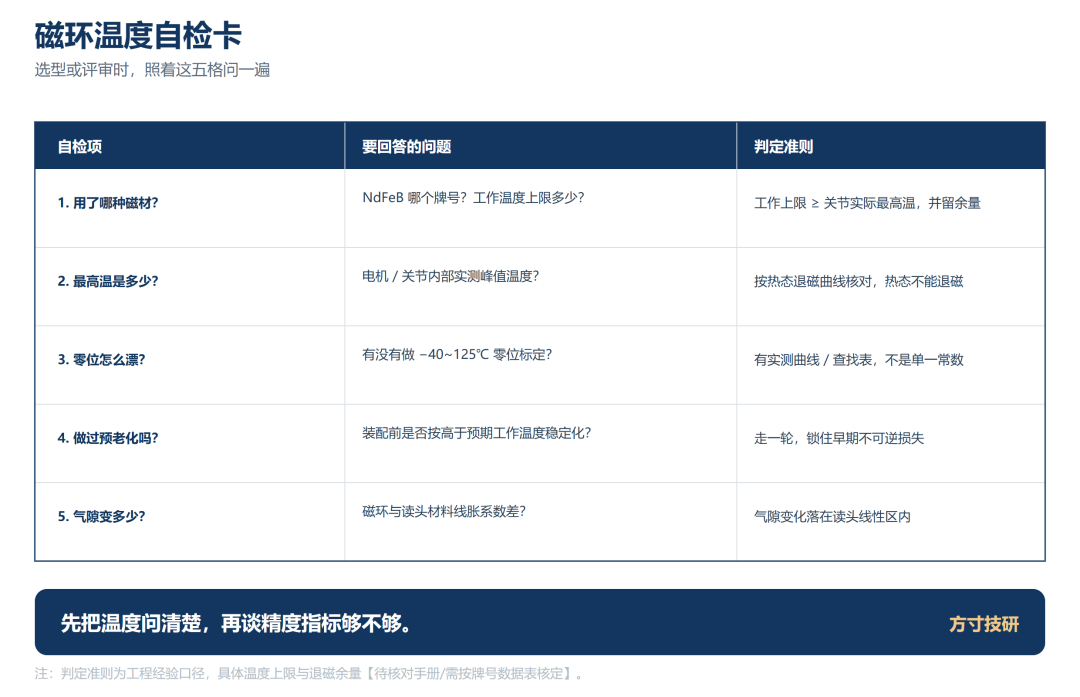

图 8｜五格自检卡，对应正文第五节的表

总结

· 规格书的精度是常温标出来的。 常温非线性 ≠ 全温精度，两者常常差一个量级；温升带来的余量损耗，必须在误差预算里先扣掉。

· 温漂分两种：可逆的曲线、不可逆的拐点。 前者降温能回来、可以补偿；后者只有重新充磁才能恢复。判断依据是工作点有没有越过退磁曲线拐点，而不是温度绝对值高低。

· 三条应对路径各补一段： 换料压平曲线、查表补可预测漂移、观测器管缓变分量；而已经发生的退磁、磁材个体差异、超范围非线性，算法一律补不回来。
