AMR角度传感器里的谐波哪来的？

AMR角度传感器里的谐波，不是后端算坏了，而是前端材料把它带歪了

很多工程师第一次看AMR角度传感器，看到输出里有谐波，第一反应都是一样的：是不是放大器失真了，是不是桥臂不匹配，是不是磁环偏心了，是不是算法没调好。

这些当然都可能有影响。

但AMR有一个更靠前、也更容易被忽略的真问题：还没等信号进放大器，甚至还没等你做反正切解算，谐波就已经在敏感电阻内部长出来了。

不是后端先把正余弦弄坏了，而是前端敏感条纹的形状，先把磁化旋转拽歪了。

一、AMR的问题，不是“测出来不准”，而是“转的时候就已经歪了”

公开的AMR角度传感资料里，基本逻辑都很一致：AMR电阻本体对角度的响应是关系，做成桥式结构以后，可以得到两路近似正交的角度信号；像的这类双桥结构，桥和桥物理上相差关系，做成桥式结构以后，可以得到两路近似正交的角度信号；

像Honeywell的HMC1512这类双桥结构，桥A和桥B物理上相差，输出分别对应，输出分别对应和 这一类双角关系。

理想情况下，外部磁场转到角度α，输出就可以近似写成

这时候波形很圆，后端也好处理。

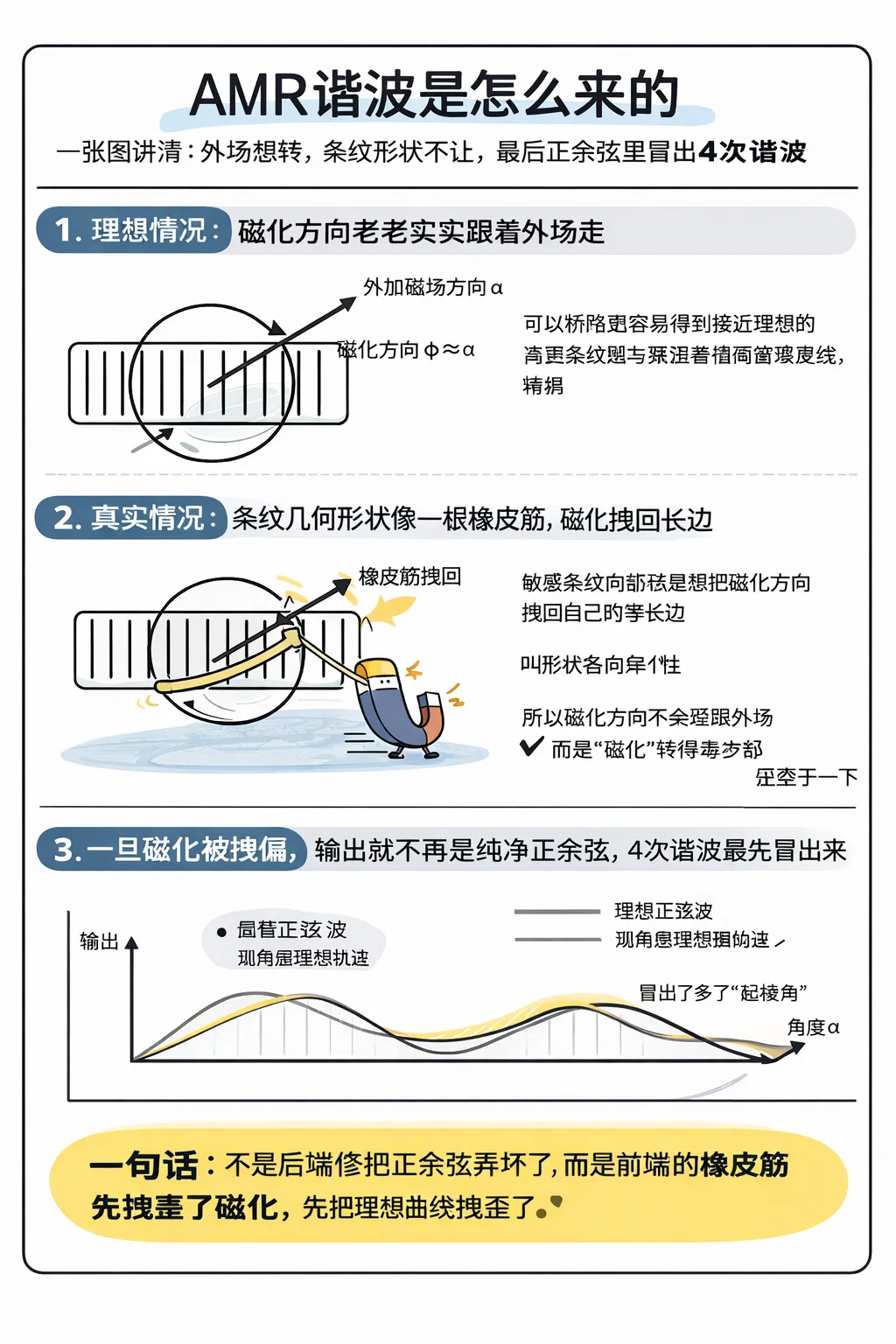

但现实里，敏感条里的磁化方向并不会百分之百老老实实跟着外场走。它会被条纹自己的几何形状“拽”一下。也就是说，外场明明想让磁化转到α，最后真正转到的方向却会偏一点。这一点点偏差，就是AMR谐波真正开始冒出来的地方。

AMR里很多谐波，不是“后面算出来的”，而是“前面转出来的”。

AMR谐波的核心不是后端信号处理，而是前端磁化方向在旋转时被条纹几何形状带偏。

二、什么叫形状各向异性？你把它当成一根“橡皮筋”就够了

“形状各向异性”这个词，听起来很像材料学黑话，其实对电子工程师来说，完全可以先按一个很直观的画面去理解：

一根细长的磁性条纹，天然更喜欢让磁化方向沿着自己的长边待着。

就像一根被拉长的橡皮筋，你往别的方向掰，它不是不能动，但总有一股想弹回去的劲。

AMR敏感条纹也是这样。

外部磁场想把磁化方向拉走，条纹自己的长边方向却在暗中把它往回拽。工程上，人们常把这股“想回长边”的倾向，等效成一个各向异性场Hk；外部真正施加的磁场记成He。于是有个很关键的量：

这个式子不用死背，你把它直接理解成一句人话就行：条纹自己的脾气，跟外部磁场控制力，到底谁更大。

ε小，说明外场压得住，磁化比较听话。 ε大，说明条纹自己主意太大，磁化更容易被拽歪。

所以AMR谐波问题的本质，不是“后端把理想正弦搞坏了”，而是“前端磁化方向本来就没转干净”。

三、为什么AMR里老是4次谐波先跳出来？

这一点很多工程师都有印象，但没真正想透。

原因其实不玄。AMR本体的角度响应本来就是双角型，也就是sin⁡(2θ)、cos⁡(2θ)这一路东西；而条纹长边对磁化方向的约束，本身又是一种“正反方向等价”的几何约束，它天然也带有双角味道。两件事叠在一起，输出里最容易先抬头的，就不是3次，不是5次，而是4次这一类谐波。Honeywell公开资料里对AMR桥输出的双角形式写得很清楚，这也是为什么AMR一旦有前端偏转，频谱里很容易先看到4次分量冒头。

你可以把它想成这样：

理想情况下，波形应该是圆的。 只要磁化方向在转动过程中被条纹几何结构周期性带偏，输出就开始“起棱角”。 而这个“起棱角”最先显出来的，往往就是4次谐波。

所以很多AMR角度误差曲线，看起来总像一圈里长出四瓣花，不是偶然，是结构本身就容易把误差往这个方向推。

AMR里4次谐波之所以显眼，不是巧合，而是“双角响应 + 前端偏转”共同作用的结果。

四、真正往前走的工程优化，不会只修算法，而会直接动图形

既然问题的一部分来自条纹本身，那优化也就不该只盯着后端查表、补偿、拟合。

更靠前的一步，是直接动敏感条纹的几何形状。

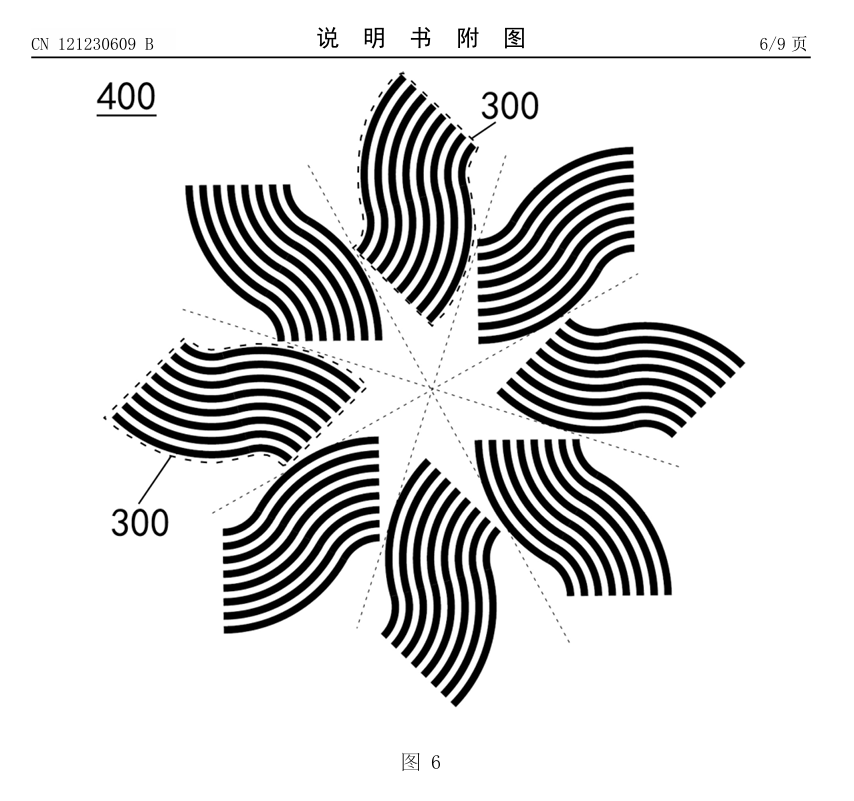

这时候，昆泰芯最近那件已经授权的AMR图形专利，正好可以作为一个工程例子来看。公开专利信息显示，昆泰芯微电子科技有限公司的发明专利“AMR磁阻单元、AMR磁阻模块、角度传感器及芯片”，对应公开号为CN121230609A，已于2026年3月6日进入授权公告状态，授权号为CN121230609B，当前法律状态显示为Active。专利摘要写得也很直接：其AMR磁阻条并不是普通直条，而是围绕圆心、沿径向分布的60度弧形条状结构；目标是更好地消除谐波，尤其是6次谐波，同时减小磁畴集体迟滞与噪声，提高抗偏心能力。

这件事为什么值得在这里提一句？

不是因为它要当主角，而是因为它很典型地说明了一件事：

今天真正认认真真做AMR的人，已经不满足于“后端再补一补”，而是在前端图形本身上直接动刀。

把条纹从普通直条，改成更贴合角度场分布的弧形结构，本质上是在改两件事：一是改磁化翻转时的群体行为，尽量别让某些误差齐刷刷一起冒头；二是改空间分布方式，让高次项、迟滞和偏心敏感性在更前面就被摊开、平均、削弱。专利文本里写得尤其明确的一点，就是它瞄准的是“谐波、迟滞、噪声、抗偏心”这几个前端根问题，而不是单纯做个后端修饰。

当然，专利不等于量产指标，这个要实事求是。它说明的是：这种“从图形下手压谐波”的工程方向，已经被正式写进授权专利里了。 这就够说明问题了。

结尾：把AMR谐波看透，其实就一句话

很多工程师一看到AMR输出不圆，第一反应还是先查后端：

是不是放大器有失真？ 是不是磁环偏心？ 是不是桥路不平衡？ 是不是算法没调好？

这些都该查。

但如果你只盯后端，不往前再多看一步，就很容易漏掉那个真正像“根”的问题：敏感条纹本身，是不是在磁化旋转的那一刻，就已经把方向带歪了。

如果这个根没抓住，后面做的很多事情，本质上都只是补救，不是源头治理。

所以这篇文章最后，我建议就留一句话：

条纹的形状，决定了磁化转得老不老实；磁化转得不老实，正余弦就不会干净。

这才是AMR谐波问题最该先想明白的地方。
