KTO9512 光编 七百七十毫伏暗电平，会先卡住 ADC 动态范围

KTO9512 的数据手册里，有个不太起眼的数：暗电平 770 mV。

它排在一堆参数中间，不像分辨率、精度那么抢眼。可真拿它做光编、往后级接 ADC 的时候，这个数没算清，动态范围先被它吃掉一块——尤其是把这颗差分芯片，单端接进 ADC 的那种接法。

下面把这 770 mV 从头捋一遍：它是什么、单端接为什么会削顶、差分接为什么本来不该出这事。全程用手册的数和能复算的假设，不编现场。

这颗芯片，输出到底长什么样

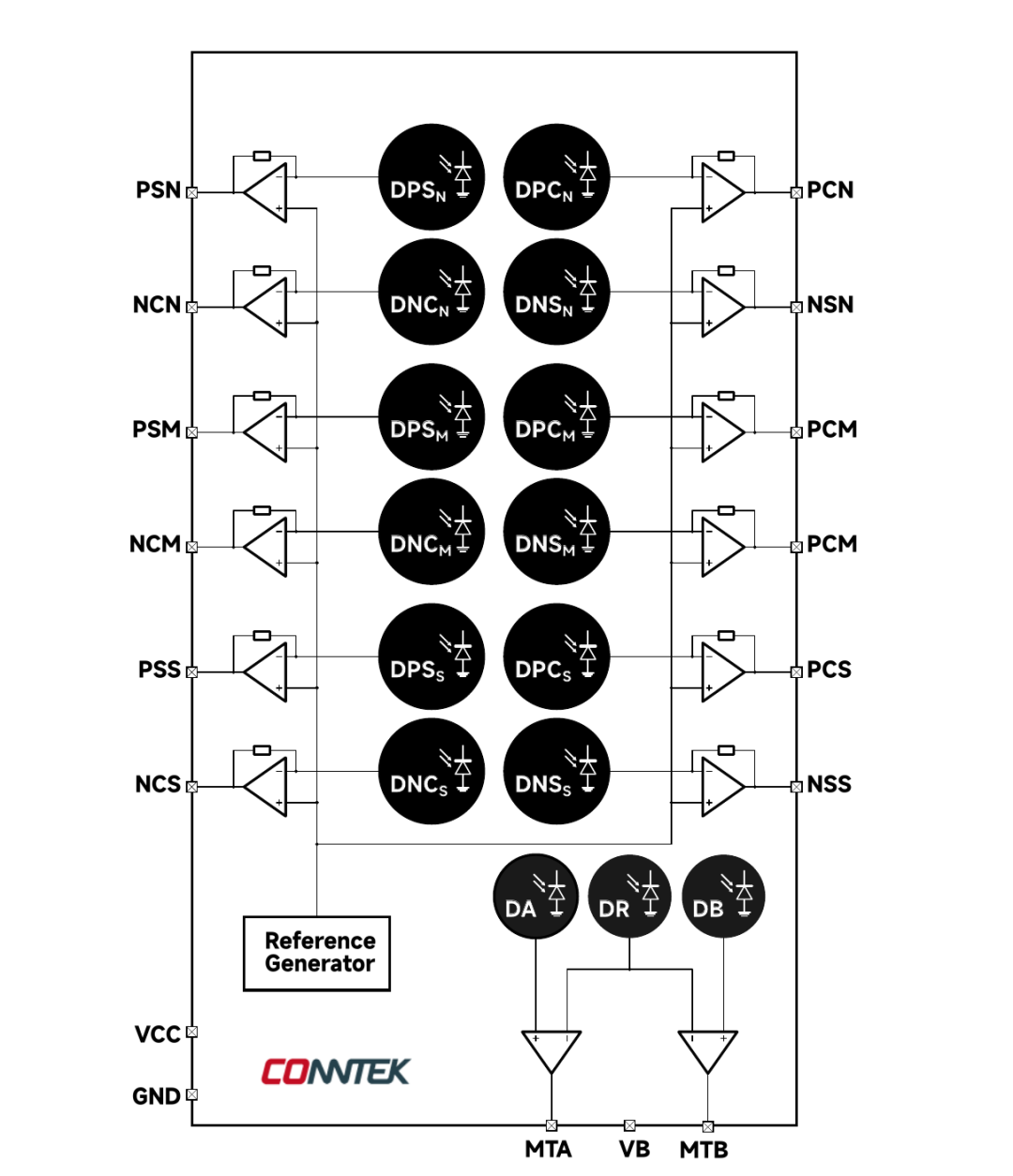

先看它的系统框图（手册原图）：

图：KTO9512 系统框图（差分 TIA 与三码道）

左右两排都是光电二极管（PD）加跨阻放大器（TIA）：LED 照到码盘，亮暗变成光电流，TIA 用大约 1 MΩ 的跨阻把电流变成电压。到这儿是常规操作。

不常规的是输出。翻引脚表，每个码道的正弦、余弦都是成对的：

一个 +COS 配一个 −COS，一个 +SIN 配一个 −SIN，还分 N/M/S 三组码道做粗中细。它是差分输出——芯片给你两条反相的线，就是让你差着用的。这一点，是后面所有事的前提。

那个 770 mV 从哪来

翻手册电器性能表，这个直流点写得清清楚楚：

暗电平典型 770 mV，跑到 575~1000 mV 都算正常（以上均为手册标称值）。

这个 770 mV 不是随便垫的。PD 只往一个方向吐电流，TIA 要把这么个单极性电流变成一条能上能下的正弦，就得先垫一个直流台阶，让信号在台阶上下摆。+COS 往上摆，−COS 就往下摆，两条各自绕着自己的 770 mV 反着动。

所以后级 ADC 看到的从来不是干净的 sin/cos，是「770 mV 打底，上面摆着正余弦」。这个底怎么处理，后面全看它。

单端接：770 mV 直接压在 ADC 上

先算笔账（下面是按手册数值的假设推演，不是实测）。

假设只接一路、单端进 ADC，信号中心就落在 770 mV。往上，手册允许最摆到 Vout_max = 2.0 V，从 770 到 2000 只剩 1230 mV；往下到 0 V 触底，只有 770 mV。本来就不宽，还两头不对称。

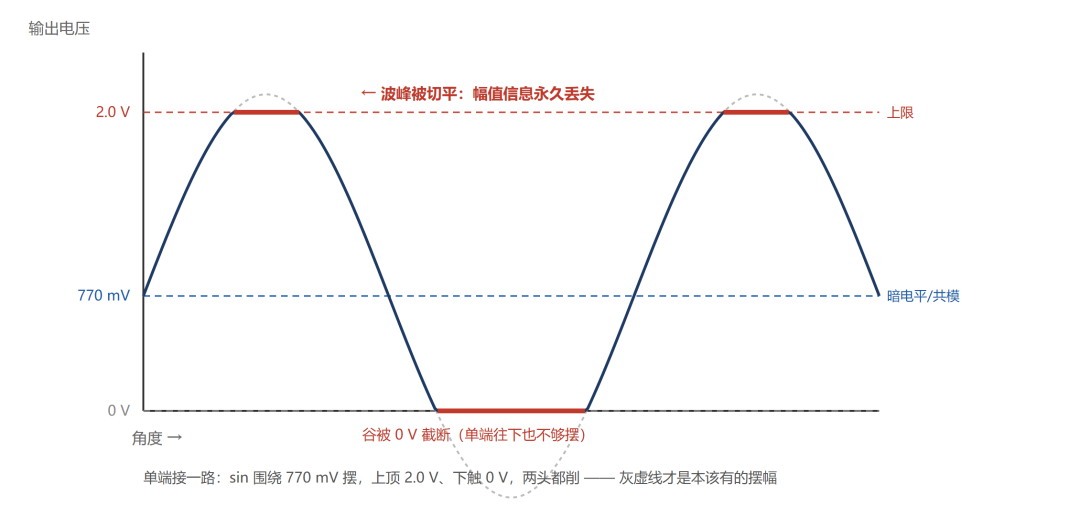

一旦工况让摆幅变大——温度升、码盘反射率高、电源纹波叠上来——波峰先顶到 2.0 V 被削平，波谷再触 0 V 被截断：

灰虚线是本该有的摆幅，红的是被切掉的两截

削顶阴在哪？示波器上乍看 sin/cos 还在转、还像正弦，不盯着波峰不一定看得出。可 atan2 算角度看的是两路比例，波峰一压扁，比例就错，角度误差专挑那几个象限往外冒。

而且它不像 offset 那么好治。offset 整条平移，转一圈平均就拉回来；幅值不匹配变成两次谐波，椭圆校准能修一截；削顶只在顶到边界那一小段发生，像把圆周上某几段硬按扁——拿常规线性校准表去补，常温满光能糊过去，一到低温、高光、换批码盘又露馅。我们的削顶笔记里记过一个量级：削顶哪怕只有 5%，也能把 0.05° 的精度打到 0.5°。更要命的是，波峰那点幅值信息一旦切没了，数字端再怎么补都补不回来——这是模拟前端就得堵死的事。

差分接：770 mV 本来就该消失

回头看，这颗芯片其实不该栽在 770 mV 上。它是差分的，那 770 mV 压根不用进 ADC。

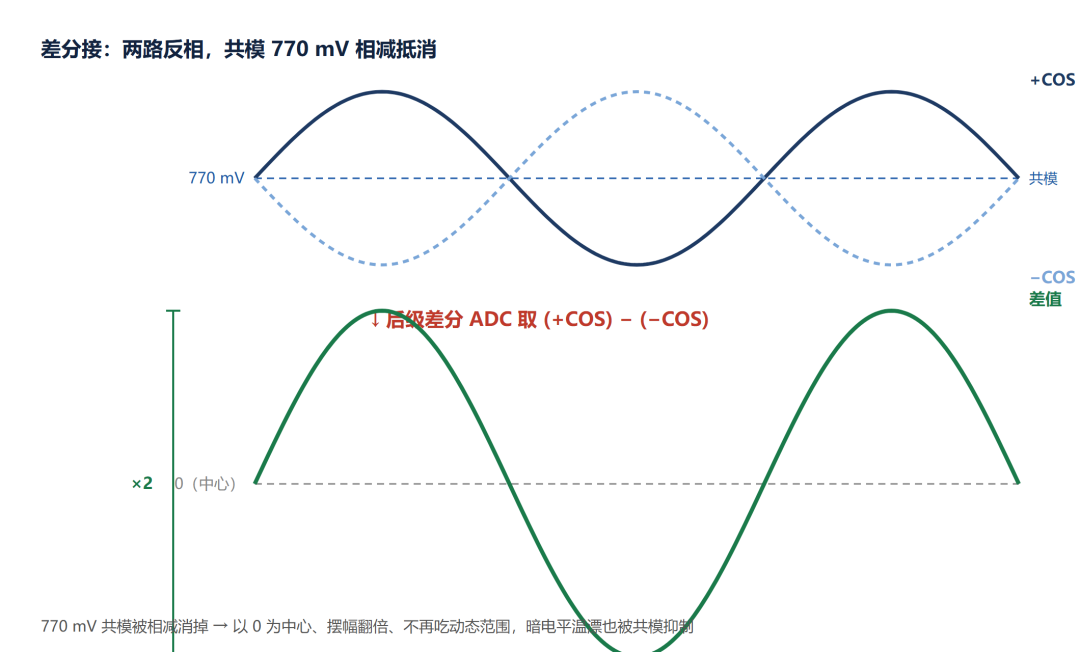

差分接就是后级取 (+COS) − (−COS)。两路都绕 770 mV 反相摆，一相减，770 mV 这个共模自己就抵消没了，剩下的是翻了倍的干净摆幅：

共模消失，动态范围翻倍

芯片给你 + 和 − 两条，本意就是这个：把 770 mV 当共模丢掉，动态范围还翻倍，连暗电平随温度、光源那点漂移，也一起被共模抑制吃掉大半。

反过来说，单端接一路，等于把这份好处白扔——770 mV 压回 ADC、摆幅腰斩、温漂全露。一颗差分芯片，被用出了单端的病。前面那笔削顶的账，根子就在这个接法上。

差分接也有它自己的账

话说回来，差分接也不是接上就万事大吉，它只是把账挪了个地方记。

那条 770 mV 共模自己会随温度爬，再叠上长线两头的接地电位差——走滑环、过接线盒，日常就有 0.5~1 V。常温这三样加起来还在后级 ADC 的共模输入窗口里；温度一升，工作点被顶到窗口边上，共模抑制一塌，就是高温长线下偶尔丢帧那种毛病。所以差分接也得回头算一下：后级的共模范围，盖不盖得住 770 mV 加温漂加接地差。

为什么手册把 ADC 留给你，自己不做

到这儿会冒出个问题：既然单端接容易出事，芯片干嘛不把 ADC、插值一起做了，直接吐数字角度，省得后级接错？

这是两种设计取舍。模拟 sin/cos 甩给后级，好处是后级 ADC 自己挑，想冲精度就上高位数 ADC，芯片不给你封顶；模拟前端简单、功耗低、成本低。代价是削顶、共模、接法、长线这些接口上的事，全落到用户头上。反过来把 ADC 塞进芯片、直接出数字角度的做法，接口干净了，代价是片上 ADC 的有效位数被工艺和噪声按着，精度有个头，也不让你换。

KTO9512 选的是前一种——它把动态范围这道题，留在了芯片外面，留给了接线的人。所以 770 mV 才成了一个「看你怎么接」的数，而不是芯片自己兜底的数。

其实还有第三条路，干脆不在幅度域采样。有一类解调（比如 Jin、Li 2026 年发在 Applied Sciences 上的时空调制方法，Space–Time Modulation）不去量 sin/cos 的幅度，而是用高频时钟给正余弦的过零点打时间戳，靠相邻过零的时间差反推角度——幅度 ADC 直接被换成了时间测量，770 mV 这种幅度域的账自然也就绕开了。代价是它换一本账记：过零点会被 offset、幅值不匹配、非正交搅得发抖，信号质量不好照样翻车，两次过零之间的角度还得靠预测，天生带延迟。没有免费的路，只有把账记在哪一头的选择。

24 bit 落到手上，剩几位

顺一句分辨率的账。

高分辨率插值说的是角度能切多细，是纸面上的标称位数。真正落到手上几位，得看模拟这头给 ADC 留了多宽的动态范围。单端接的话：770 mV 先吃一段摆幅，削顶再抹掉波峰幅值，后级窗口再压一道——真实有效位数（ENOB）比标称掉好几位。这跟之前聊的「标称 22 位、工况下有效只剩十七点几」是一个道理。差分接、把动态范围留够，标称位数才有机会落到手上。

落到验收：先分清差分还是单端，再谈 770 mV

手册那几个数——575~1000 mV 暗电平、2.0 V 最大输出、典型 110 Ω 内部输出电阻——都不能只当芯片内部指标看，得和后级一起验：

• 先分清差分接还是单端接。

差分接、配差分 ADC 或差分接收器，是这颗芯片的正路，770 mV 当共模抵消、摆幅翻倍。真要单端接，就老老实实拿 770 mV 到 2.0 V 那点余量，按目标工况的高温、码盘、电源纹波一项项核，别指望数字端补。

• 差分接，核共模窗口。

确认后级 ADC 的共模输入范围盖得住 770 mV + 温漂 + 接地电位差，尤其高温长线场景。

• VREF 那个脚问清用途。

是芯片内部参考，还是给外部对齐 ADC；若是后者，共模噪声、负载、启动顺序都要交代。上电稳定 100 µs 内别急着采第一帧。

• 台架别只跑 INL。

三档 LED 电流各扫一圈，记每条码道 + 和 − 两路的最高/最低电压和暗电平；温度拉到 −40、常温、125°C 看共模整体漂多少；最后把 ADC 原始码抓出来，确认没有哪段角度贴着上下边界。只看最终角度是看不出削顶的——原始 sin/cos（+ 和 −）、raw code、VREF、温度得摆一块儿看。

那颗 770 mV，说到底不是背景噪声，是后级 ADC 动态范围的起跑线。这条线划在哪，不在手册里，在你怎么把这颗差分芯片接进板子。

🔗 来源

• KTO9512-D26-QN32 手册（v1.0，2025-08-14）：文中暗电平、跨阻增益、最大输出等参数及框图、引脚、参数表图均出自此

• 过零测时对照方法：Jin, Li, Research on a Space–Time Modulation-Based Angle Demodulation Method for Magnetic Encoders, Applied Sciences (MDPI), 2026

-
