离轴，不是“磁铁装偏了一点”! 中空轴把芯片挪到磁场边缘后，误差为什么开始有了形状？

在轴是“芯片读磁铁中心”；离轴是“芯片去读磁环边缘”。

轴跳、偏心和气隙变化，会把角度误差变成一圈可重复的波形。

轴心必须让出来时，选型该从在轴 KTM52 转到离轴 KTM5300。

很多角度传感器的精度，是在一只很干净的台架上测出来的：磁铁在正中，芯片在正下方，转轴很稳。

可一旦产品换成中空轴、穿线轴，或者大直径关节，圆心的位置往往必须让给机械结构。芯片只能挪到磁环边缘去读。

离轴不是“装偏了一点”。
它是传感器被迫离开圆心，开始读取一个有梯度的磁场。

01 什么叫在轴，什么叫离轴

在轴时，磁铁、转轴与芯片的中心基本重合。芯片读到的是一个比较规整的旋转磁场：转子转多少，磁场方向就跟着转多少。

离轴时，轴心被贯通轴、线束、气路或结构孔占住。芯片只能移到磁环边缘。它看到的不再是一块均匀旋转的磁场，而是一个会随位置快速改变的磁场边缘。

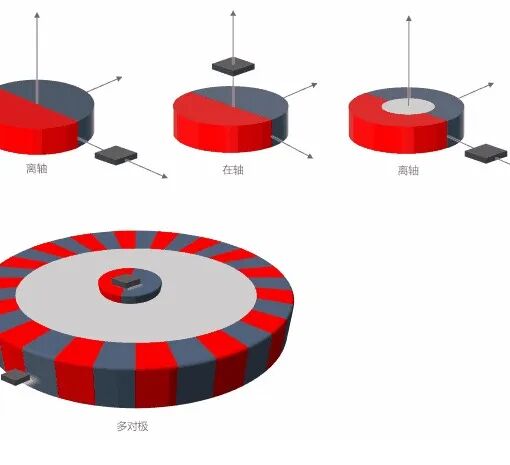

在轴、离轴与多极对：公开资料中的三种磁编码安装形态。

02 为什么离轴会长出“有形状的误差”

离轴后，磁环稍微偏一点、轴有一点跳动、气隙有一点变化，芯片看到的就不只是“角度变了”。两路正交信号的幅值会变，彼此的相位关系也会变。

于是，误差不会只是随机抖动。它常常会变成每转一圈重复一次，或重复两次的波形。现场看起来像机械装配问题；从信号链看，它又确实已经进入角度误差。

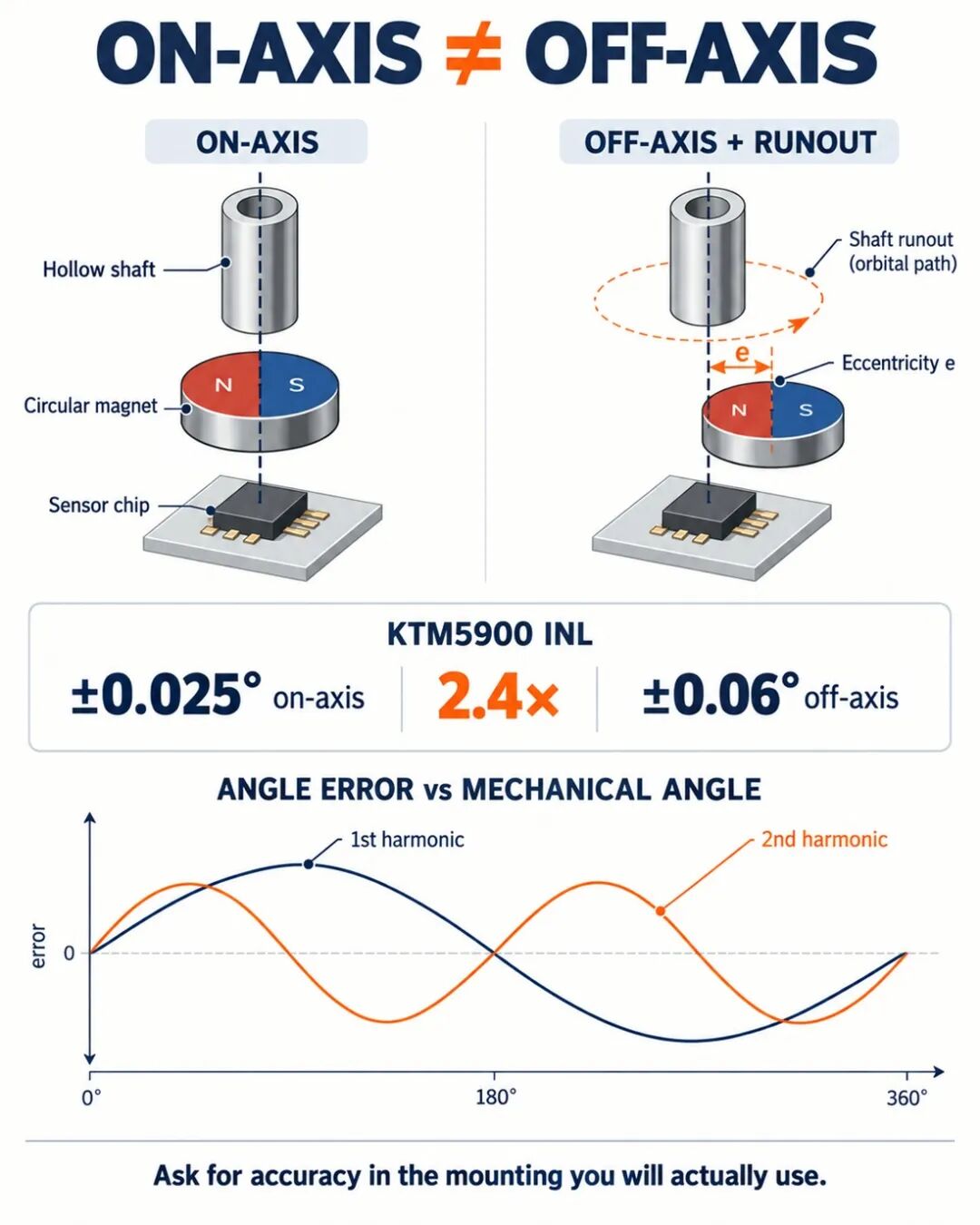

工程图：同一颗传感器从磁场中心移到边缘，偏心与跳动开始映射为可重复的角度谐波。

这张图的重点不是“离轴一定更差”，而是：离轴的精度必须连同安装方式一起谈。只给一条在轴精度，回答的是另一个问题。

0352 还是 53：别把型号方向选反

如果轴心还能用，优先做在轴结构。昆泰芯 KTM5200 与 KTM5220 属于在轴方案：前者是便于调试的 TSSOP-16 封装，后者是 QFN3×3 封装。磁铁在轴端，芯片对着中心读，磁路更对称，校准也更容易落在正确的问题上。

轴心必须让出来时

该推的不是 KTM52 在轴版，
而是 KTM53 离轴版。

KTM53 是 21 位 AMR 离轴磁性角度编码器 IC，QFN3×3 封装，公开手册列出校准后典型 INL 可达 ±0.03°，并提供 ABZ 与 4 线 SPI 接口。

这不是说换成离轴型号，机械误差就自动消失。磁环尺寸、读取半径、气隙、径向跳动、轴向窜动和温度，仍要一起进入验证。区别在于：它从一开始就在回答“芯片不在圆心时，怎么测角度”这个问题。

04 选型前，先把这五个数拿出来

① 磁环的内径、外径与厚度

② 芯片读取半径与气隙

③ 径向跳动与轴向窜动

④ 最低、最高温度下的结构位移

⑤ 你真正需要的是芯片 INL，还是整机角度误差

把这五个数拿出来，才知道是在轴方案还能不能守住；也才知道中空轴结构到底需要 KTM5300，还是应该回头改机械方案。

先问芯片站在哪里，再问它有多少 bit。

磁场中心与磁场边缘，读到的从来不是同一本误差账。

◆ ◆ ◆

规格依据：KTM5200 / KTM5220 / KTM5300 公开数据手册。KTM5300 的 ±0.03°为校准后典型 INL，不等同于任意磁环、安装公差和温度条件下的整机角度保证值。
