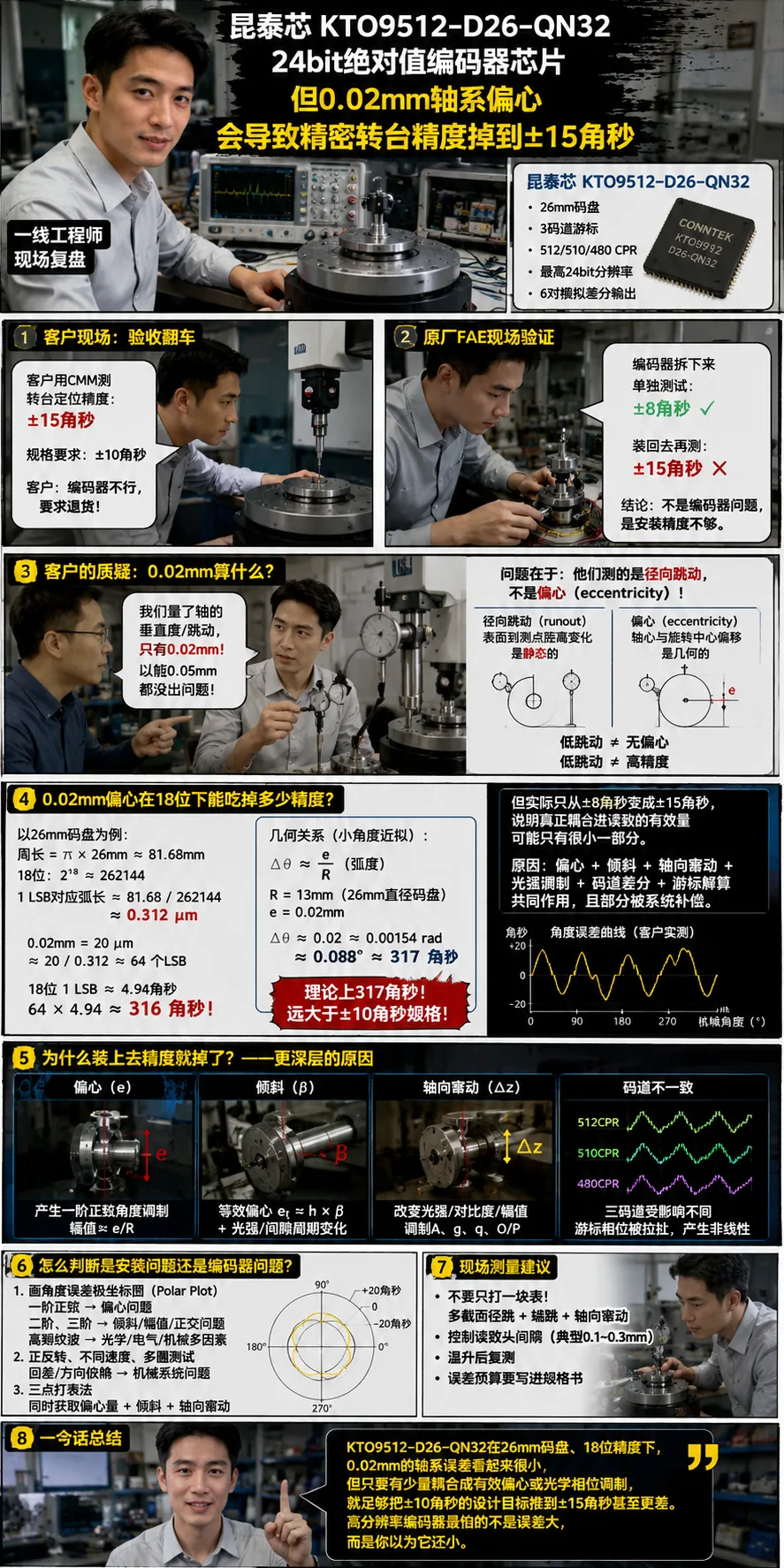

昆泰芯 KTO9512 最高24bit光学绝对值编码器芯片，但26mm码盘上0.02mm轴系偏心会导致精密转台定位精度掉到±15角秒

有家做精密转台的客户，选了一套基于昆泰芯 KTO9512-D26-QN32 的光学绝对值编码器方案。公开资料里，KTO9512 属于昆泰芯 KTO95 系列，面向游标绝对值光学旋转编码器，适用于直径26mm光栅码盘，通过3码道游标原理，码盘刻线为 512CPR / 510CPR / 480CPR，可实现最高 24bit 单圈位置分辨率，并输出6对模拟差分信号，应用方向包括绝对位置编码器和交流伺服反馈。

这个项目没有把它当成“分辨率越高越好”的展示板，而是按一个很实在的工程目标验收：18位有效输出，整机定位精度目标±10角秒。编码器模组拆下来单独测试，结果是±8角秒，完全合格；但装回精密转台之后，客户用测量系统做整机定位验收，结果变成了±15角秒。客户第一反应是芯片或模组不行，要求退货；原厂FAE到现场复测，拆下来合格，装回去又超差，最后争议落到一个很小的机械量上：轴系打表只有0.02mm跳动。

客户说了一句很多现场都会说的话：“0.02mm算什么？以前0.05mm都没出过问题。”

这句话听起来有道理，但在 KTO9512-D26-QN32 这种26mm码盘、18位以上有效细分的光学编码器系统里，0.02mm已经不是一个可以凭经验忽略的数。更关键的是，现场测到的“0.02mm跳动”，并不等于编码器真正看到的“0.02mm有效偏心”；但只要其中很小一部分被转化成角度调制，就足够吃掉±10角秒的精度余量。

先别争编码器，先把0.02mm换算成角秒

18位一圈是：

2¹⁸ = 262144 个计数。

所以一个18位LSB对应的角度是：

360° ÷ 262144 ≈ 0.001373° ≈ 4.94角秒。

KTO9512-D26-QN32 对应的是26mm码盘。26mm直径的圆周长约为：

π × 26mm ≈ 81.68mm。

如果按18位计数来理解，圆周上一个LSB对应的弧长约为：

81.68mm ÷ 262144 ≈ 0.000312mm，也就是0.312μm。

也就是说，在26mm码盘上，18位的一个码位，圆周弧长只有0.3微米量级。而客户嘴里的0.02mm，是20μm。20μm除以0.312μm，大约是64个18位码位。换算成角度，就是：

64 × 4.94角秒 ≈ 316角秒。

用几何公式算也一样。码盘半径13mm，20μm有效偏心对应的一阶角度误差量级是：

0.02mm ÷ 13mm = 0.00154rad ≈ 0.088° ≈ 317角秒。

所以，如果20μm真的全部变成有效偏心误差，它不是让±10角秒变成±15角秒，而是会把系统直接打穿到上百角秒。现场只从±8角秒变成±15角秒，反而说明一个事实：千分表看到的0.02mm，并没有100%耦合成编码器角度误差，真正进入读数链路的有效分量可能只有几个百分点，甚至更低。

但问题恰恰在这里。317角秒的理论量级太大了，哪怕只有2%的耦合，也有6角秒；只有3%的耦合，也接近10角秒。对一个±10角秒目标的精密转台来说，这已经足够让验收结果从合格边缘掉到不合格。

径向跳动、偏心、垂直度，不是一回事

现场最容易犯的错，是把千分表打一圈看到的径向跳动，直接当成编码器安装误差。

径向跳动描述的是轴表面相对测头的距离变化。它混合了轴本身的圆度误差、轴承回转误差、装夹偏差、测点位置、表架刚性，甚至测头接触力。它是一个测量结果，不是一个纯粹的几何参数。

偏心描述的是：设备真实旋转中心、码盘几何中心、光学读数中心之间有没有重合。对编码器来说，真正危险的是这个偏心有没有沿着切向投影成相位误差。只要码盘中心绕着设备旋转中心走圆，读数头看到的光栅相位就会出现一阶周期性变化。

可以把它写成一个很简单的模型：

Δθ ≈ e / R × sin(θ - α)

这里，e 是有效偏心量，R 是码盘读数半径，θ 是机械角度，α 是偏心方向。这个式子说明两件事：第一，偏心误差是一圈一次的正弦波；第二，误差幅值由 e/R 决定。KTO9512-D26-QN32使用26mm码盘，R大约13mm，所以同样20μm偏心，在50mm码盘上看起来已经很大，在26mm码盘上会更敏感。

这就是为什么“以前0.05mm能用，现在0.02mm不行”。不是0.02mm突然变大了，而是编码器的有效半径、分辨率、插值倍数、验收精度和系统误差预算变了。

KTO9512这种游标光编，真正怕的不是一个静态偏心，而是偏心进入了相位解算

KTO9512-D26-QN32不是简单输出一个数字角度的黑盒。公开资料里写得很清楚，它是光学编码器IC，输出的是正弦/余弦模拟差分信号，允许后续设备做高分辨率插值；这个具体型号使用3码道游标原理，512CPR、510CPR、480CPR三组码道共同参与绝对位置解算。

这意味着系统里至少有三层误差链路。

第一层是光学相位。每个码道都会产生类似这样的信号：

$S_i=A_i\sin(N_i\theta+\varphi_i)+O_i$
$C_i=B_i\cos(N_i\theta+\varphi_i+q_i)+P_i$

其中 Nᵢ 分别接近512、510、480，A/B 是幅值，O/P 是偏置，q 是正交误差。理想状态下，atan2(C, S)可以把正余弦相位算出来；但只要幅值不等、偏置漂移、正交不准、光强不均匀，相位就会带误差。

第二层是细分相位。对某个512CPR码道来说，电气相位转一圈只对应机械角度的1/512圈。一个电气相位误差 δφ，折算到机械角度大约是：

δθ ≈ δφ / 512。

这也是高CPR细分能做到高分辨率的原因。但注意，分辨率变高不等于系统绝对精度自动变高。你可以把相位分得很细，但如果相位本身已经被偏心、倾斜、光强调制污染，插值器只会把污染后的相位分得更细。

第三层是游标绝对解算。512、510、480这三组码道不是随便放的。它们之间的相位差会形成游标关系，用来确定绝对扇区和单圈位置。比如512和510之间差2，510和480之间差30，这些差频信息可以帮助系统在一圈内恢复绝对位置。但它也带来一个问题：如果三个码道受到的光强、间隙、串扰、倾斜影响不一致，那么误差不再是“一个码道上的细分误差”，而会变成码道之间的差分相位误差。差分相位一旦靠近扇区边界，就可能出现周期性非线性、局部毛刺，严重时甚至出现绝对码判区不稳。

所以，对KTO9512这类游标光编，机械误差不是简单地“轴歪一点、角度差一点”。它更像是把几何误差注入了光学信号链，再经过正余弦解算、码道差分、游标判区、后级插值，最后表现成角度曲线上的一阶、二阶、高频纹波或局部跳点。

轴的垂直度误差，为什么会变成角度误差

很多人以为垂直度只影响机械安装，不影响编码器读数。这个理解在低精度系统里勉强能用，但在光学编码器里不够。

如果轴线相对码盘或读数头安装面有一个很小的倾角β，那么码盘在旋转时，读数头看到的不是一个理想平面绕中心转，而是一个带有微小摆动的倾斜面。这个倾斜面会引入至少三种影响。

第一种是等效偏心。假设读数平面到某个约束面之间有高度 h，轴线倾斜β，那么在读数平面上会出现一个近似的横向位移：

eₜ ≈ h × β。

β本身可能很小，但只要h不小，乘出来就是微米级位移。对26mm码盘来说，微米级横向位移已经足以贡献数角秒到十几角秒。

第二种是光学间隙变化。光学读数头最理想的状态，是码盘、LED/光源、光电阵列之间的距离稳定，光斑落在正确位置，正弦/余弦信号幅值匹配。轴线一倾，码盘旋转时局部间隙会周期变化，光强、对比度、波形对称性都会跟着变。差分输出能抑制一部分共模光强变化，但它抑制不了所有非对称变化。只要sin通道和cos通道的幅值变化不一致，atan2后的角度就会出现二次谐波或更复杂的周期误差。

第三种是码道间相对相位变化。KTO9512-D26-QN32用的是3码道游标结构，512/510/480三组码道共同工作。倾斜会让不同半径、不同码道位置上的光学成像条件发生差异。单码道看起来只是幅值变了一点，三码道合起来可能就是游标相位关系被拉扯了一点。这个误差不一定在单点打表里明显，但在角度误差极坐标图里会非常清楚。

轴向窜动为什么也会吃角度精度

轴向窜动更容易被低估。很多联轴器、轴承、预紧结构，在旋转和换向时都会有0.01mm到0.05mm量级的轴向位移。对普通速度反馈来说，这可能只是机械噪声；对高分辨率光学绝对编码器来说，它会改变光学链路。

理论上，理想正余弦信号只要同时放大或缩小，atan2算出来的角度不该变。问题是现场没有理想信号。

真实信号里有偏置、幅值不匹配、正交误差、非线性、杂散光、码盘污染、光斑偏移。把真实信号写成：

$X=A(1+g)\cos\varphi+O$
$Y=A(1-g)\sin(\varphi+q)+P$

这里 g 是幅值不匹配，q 是正交误差，O/P 是偏置。小信号近似下，偏置通常带来一阶角度误差，幅值不匹配和正交误差通常带来二阶角度误差。也就是说，轴向窜动本身不是角度，但它会调制A、g、q、O/P，最后变成角度误差。

这也是为什么有些现场问题特别诡异：低速慢慢转，误差还行；加速、换向、温升之后，角度误差曲线开始变形。原因不是芯片“突然变差”，而是机械状态把光学信号链的参数调变了。

为什么单独测KTO9512模组合格，装到转台上就超差

这不是矛盾，而是测试边界不同。

编码器模组单测时，用的是原厂相对理想的工装：安装面、轴系、码盘、读数头间隙、光照条件、线缆状态都更受控。它测的是编码器模组本体在特定条件下的表现。

装到客户转台上以后，测试对象变成了完整角度链路：电机轴、转台轴承、联轴器、安装法兰、码盘中心、读数头位置、线缆屏蔽、伺服扰动、温升漂移、测量基准，全都进来了。编码器还是那个编码器，但它已经不再独自决定最后的±15角秒。

这类争议最容易吵成两句话。客户说：“我买的是高精度编码器，装上去就应该高精度。”原厂说：“我单独测是合格的，你整机不合格是机械问题。”两边都不完全错。错的是项目一开始没有把编码器本体精度、码盘安装误差、轴系回转误差、读数头间隙误差和整机验收精度放进同一张误差预算表。

对±10角秒这种目标，不能再靠“以前这么装也能用”的经验。18位一个LSB只有4.94角秒，而±10角秒只相当于大约2个18位码位。换句话说，你以为还有很多余量，其实系统只允许你犯两个码位左右的错。

现场不要只看表，要看误差频谱

判断是不是编码器本体问题，最有效的方法不是继续争0.02mm，而是画整机角度误差曲线，最好再做一次按机械角度同步的频谱分析。

把转台从0度开始，每隔5度、10度或更小间隔记录一次误差，转满360度。正转测一圈，反转再测一圈，必要时不同速度再测几圈。然后看误差曲线里有什么成分。

如果是一圈一次的正弦波，也就是1×机械频率成分很强，优先怀疑偏心、中心偏移、读数头安装位置、信号偏置。偏心误差的典型特征就是每转一圈重复一次，波形相位稳定。

如果二阶成分明显，也就是一圈出现两个波峰波谷，优先看sin/cos幅值不匹配、正交误差、码盘椭圆、安装倾斜带来的光强不对称。很多插值误差不表现为一阶，而是二阶、四阶或者固定电气周期纹波。

如果高频纹波明显，而且频率接近码道周期或其倍频，就要回到光学信号质量本身：码盘污染、刻线质量、光斑大小、前端放大器噪声、ADC采样、插值算法、EMI耦合，都可能在这里出现。

如果正反转曲线不重合，那就不要只盯着编码器了。回差、轴承游隙、联轴器扭转刚度、负载摩擦、伺服环参数都要进来。编码器误差通常跟角度位置强相关，而机械回差还会跟运动方向和加载历史相关。

三点打表只能算开始，不能算结论

现场打表仍然有用，但不能只打一块表、只看一个数。对这种系统，至少要把径向跳动、端面跳动、轴向窜动和读数头间隙变化分开测。

单点径向打表只能说明某个截面、某个测点上的表面跳动。它不能告诉你码盘中心和旋转中心到底偏了多少，也不能告诉你轴线有没有倾斜，更不能告诉你KTO9512的三个游标码道有没有受到不同程度的光强调制。

更稳妥的方式，是在不同高度截面打径向跳动，用两个截面的中心变化估算轴线倾斜；在端面打表看端跳；在轴向加载和反向加载时测轴向窜动；最后把这些机械量和角度误差曲线对齐。如果机械误差的相位和角度误差曲线相位一致，基本就能锁定问题。

最怕的是只拿一个“0.02mm”去盖棺定论。0.02mm可以很小，也可以很大。它小不小，不由千分表决定，而由26mm码盘、18位细分、±10角秒目标和最终误差预算决定。

这件事真正给工程师的提醒

昆泰芯 KTO9512-D26-QN32这类芯片的价值，是把高分辨率光学相位阵列、游标码道和模拟差分输出集成起来，让国产绝对值光编方案有了更高的设计起点。公开资料里的24bit、26mm码盘、3码道游标、6对模拟差分输出，说明它本身面向的就不是低端旋钮，而是绝对位置编码器和伺服反馈这种严肃场景。

但越是这种器件，越不能把“分辨率”误解成“装上就有精度”。24bit是位置细分能力，18位是项目有效输出口径，±10角秒是整机验收目标，三者不是一回事。分辨率决定你能把角度读得多细；精度决定你读出来离真实角度有多近；装配决定你读到的到底是芯片能力，还是机械误差。

所以这类项目一开始就应该写清楚：KTO9512模组单测条件是什么，整机验收是否包含机械轴系误差，码盘偏心允许多少，读数头间隙允许多少，轴向窜动允许多少，温升后是否复测，误差补偿是补一阶正弦，还是要做全角度查表补偿。

否则最后一定会变成现场拉扯：客户觉得“我买了高精度编码器，整机就该高精度”；原厂觉得“我芯片和模组没问题，是你机械装配不行”。真正的一线工程师都知道，高精度编码器从来不是一个物料单项指标，它是芯片、码盘、光路、算法、装配和整机误差预算共同做出来的。

结尾

昆泰芯 KTO9512-D26-QN32 的26mm码盘上，18位一个码位只有0.312μm弧长；0.02mm轴系误差看起来只是两丝，但只要有2%到3%耦合成有效偏心或光学相位调制，就足够把±10角秒精密转台推到±15角秒。高分辨率编码器最怕的不是机械误差大，而是你以为它还小。
