Allegro 冗余电感编码器新申请：同板线圈串扰消不掉，就用它判断坏通道会不会拖偏位置反馈

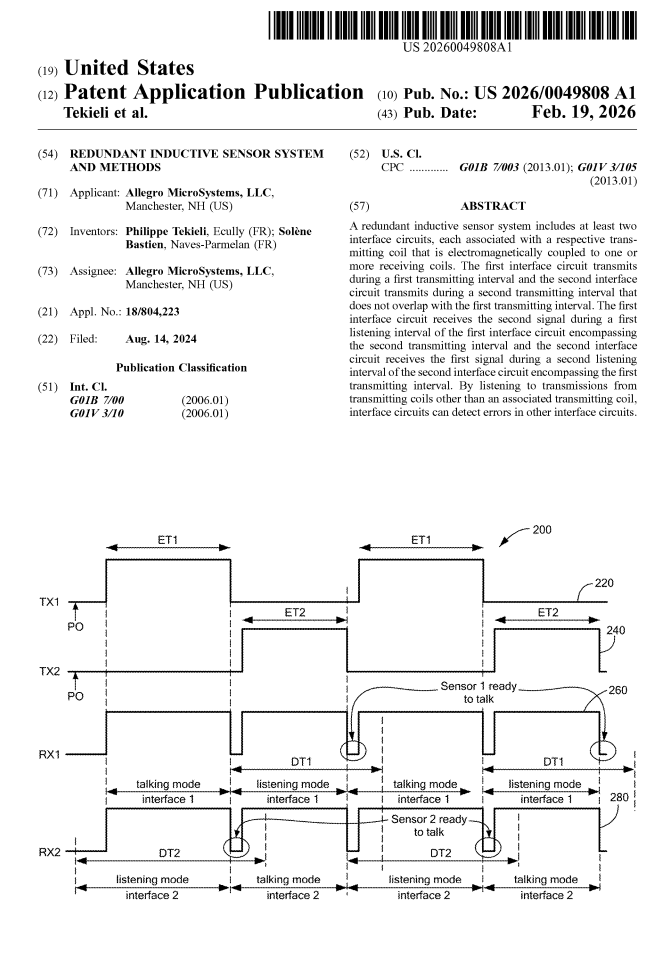

这篇拆的是 Allegro 一件新公开的冗余电感编码器相关申请。

严格说，专利原文讲的是 redundant inductive sensor system。本文按编码器工程语境来讲，因为它最后影响的是 角度、位置反馈和冗余通道可信度。

它不是一个已经授权结论，也不是产品发布会新闻，而是一件值得工程师拿出来看的公开技术方案。

我不想一上来就讲“Allegro 厉不厉害”，也不想把它包装成什么行业趋势。

真正让我停下来的，是它抓住了一个板级传感器里很脏的问题：

两套 TX/RX 线圈放在同一块 PCB 上，你在框图上把它们画成两路冗余，磁场却根本不按你的通道边界走。

TX1 一发射，RX2 可能也听见。

TX2 一工作，RX1 也可能被带进去。

你以为自己做了双路备份，但如果其中一路该停的时候停不下来，它不是安静地坏掉，而是继续往板子上、空间里、接收链路里打信号，把另一条本来健康的通道也拖到位置反馈不可信。

Allegro 这件申请真正有意思的地方就在这里：它没有假装同板线圈串扰可以被彻底消灭，而是反过来问了一句——既然串扰消不掉，能不能把它变成判断坏通道的证据？

两路冗余画得很独立，PCB 上的磁场先不认账

单路电感编码器的逻辑并不复杂。

TX 发射线圈产生交流磁场，金属 target 改变耦合关系，RX 接收线圈拿到被位置调制后的信号，后面再经过 AFE、ADC、同步解调和角度计算，输出位置或角度。

如果是旋转位置检测，常见做法是构造类似 sin/cos 的接收信号，再通过角度算法算出目标位置。

单路系统这样做，没有太多悬念。

真正的麻烦从“冗余”开始。

功能安全要求你做两路。于是原理图上出现了两套 interface circuit、两套 TX、两套 RX。

Channel 1 算 Angle1，Channel 2 算 Angle2，外部 MCU 再比较两路输出，差值大了就报警。

框图看起来很漂亮，评审 PPT 上也很安全。

但电感编码器不是数字隔离器。它靠的就是电磁耦合。

你不能一边希望 TX 到 RX 的耦合足够强，一边又幻想旁边另一套线圈完全听不见。

尤其两路线圈都做在同一块 PCB、同一个 target 附近，铜层、介质、气隙和空间磁场全混在一起，所谓“独立”一上板就开始打折。

冗余电感编码器最现实的矛盾是：功能安全希望两路独立，板级磁场却天然交叉耦合。

最怕不是坏一路，而是坏通道还在继续发射

双路冗余最容易给人一种错觉：

我多放了一路，所以系统更安全。

但真实工程里，坏一路本身并不是最可怕的。

最可怕的是这一路坏了以后，还在继续影响另一条路。

比如 IC1 的发射链路失控，TX1 本来应该停止发射的时候没有停。

它不是静默掉线，而是继续往空间里打激励。这个时候 IC2 还在通过 RX2 接收信号、计算位置，但 RX2 前端可能已经被 TX1 的异常发射带偏。

外部 MCU 最后看到的，也许只是两个角度开始不一致，或者两路角度都变得奇怪。

问题是，到这一步再判断，已经有点晚了。

你看到的是故障结果，不一定看得清故障动作。

到底是 IC1 没发出来？

是 IC1 停不下来？

是 IC2 接收链路错了？

是 target 偏了？是气隙变了？

还是两路线圈耦合把对方带偏了？

如果冗余诊断只停留在“Angle1 和 Angle2 差多少”，系统只能在最后结果上吵架。

但 Allegro 这件申请想往前抓一层：

先不急着比较两个角度，先看每一路激励源有没有按规则工作。

它问的是更底层的问题：

谁该发射的时候没发射？谁该闭嘴的时候还在发射？

这才是它的工程入口。

别人想消掉串扰，它先给串扰排班

如果在设计评审会上有人说，两套线圈串扰太大，怎么办？

很多工程师的第一反应一定是：拉开距离。换层。改线圈。加屏蔽。把耦合做小一点。

这个反应没错，而且很多时候必须做。

但问题是，汽车执行器、电驱、机器人关节、紧凑型伺服这些场景，经常不给你这么奢侈的空间。

PCB 就那么大，target 就那么近，气隙就那么一点，成本、尺寸和结构都卡着你。

你想靠“隔远一点”解决所有问题，机械结构可能第一个不同意。

Allegro 这件申请的反常识在于，它没有把串扰只当成敌人。

它承认同板线圈会互相听见，然后给这个“互相听见”加规则。

串扰如果没有规则，就是噪声。串扰如果有时间窗口、有发射身份、有该出现和不该出现的条件，它就变成了诊断证据。

这就是标题里那句话的意思：

同板线圈串扰消不掉，就用它判断坏通道会不会拖偏位置反馈。

轮流发射，互相监听：先判断谁在按规矩工作

这件申请里最关键的动作，不是多加一路线圈，而是让两路轮流发射。

第一路有自己的发射窗口，第二路也有自己的发射窗口。两路发射窗口不重叠。

换成人话就是：

同一时间只能有一个通道主动说话。

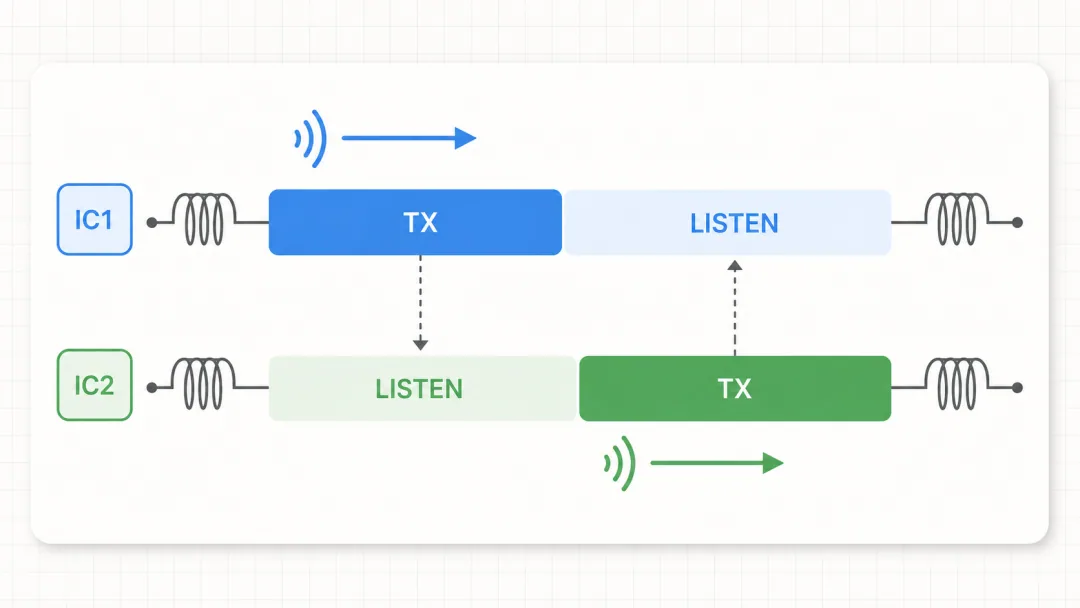

图 2：IC1 发射时，IC2 监听；IC2 发射时，IC1 监听。发射窗口不重叠，系统才知道“此刻理论上是谁在说话”。

IC1 轮到自己发射时，驱动 TX1，同时通过 RX1 做自己的测量。

这个时候 IC2 不发射，而是在监听窗口里听 TX1。

反过来，IC2 轮到自己发射时，IC1 闭嘴监听 TX2。

这个设计看起来朴素，但它解决了一个很关键的问题：

让系统知道此刻空间里理论上是谁在说话。

如果两路同时发射，RX 上听到的东西混成一团，你很难判断到底谁出了问题。

错峰之后，每个窗口里只有一个合法发射者。于是故障判断不再是“信号乱了”，而变成更清楚的两类判断。

第一，该听见的时候没听见。

比如 IC1 在发射窗口里应该发 TX1，IC2 在监听窗口里却没听到，那就说明 IC1 相关链路可能有问题。

可能是驱动没起来，可能是 TX1 开路，可能是供电、时钟或调度异常。

第二，该安静的时候还不安静。

比如 IC1 的发射窗口已经结束，TX1 按理应该停下，但 IC2 还能继续听到它。

这就说明 IC1 可能卡在发射状态，或者 TX1 驱动失控。

前一种像是“这一路死了”。

后一种更麻烦，像是“这一路还在害人”。

为什么它能保护健康通道？因为它先抓住谁在胡来

冗余系统真正难的地方，不是多放一路，而是坏一路以后怎么办。

如果坏通道只是安静地没输出，健康通道还有机会继续工作。

但如果坏通道还在发射、还在耦合、还在污染接收前端，健康通道就可能被一起拖下水。

到那时你再看两路角度差异，已经很难判断谁才是源头。

Allegro 这套思路的价值，是把诊断前移到了发射行为本身。

当 IC2 发现 IC1 该发没发，或者该停没停，它可以把这个状态上报给外部 ECU 或 MCU。

系统就有机会禁用 IC1，让 IC2 进入单通道模式继续工作。

反过来，IC1 也可以监督 IC2。

fail operational 的价值，不是一发现问题就全部停掉，而是在确认哪一路失控以后，把故障通道隔离掉，让剩下那一路尽可能继续提供位置反馈。

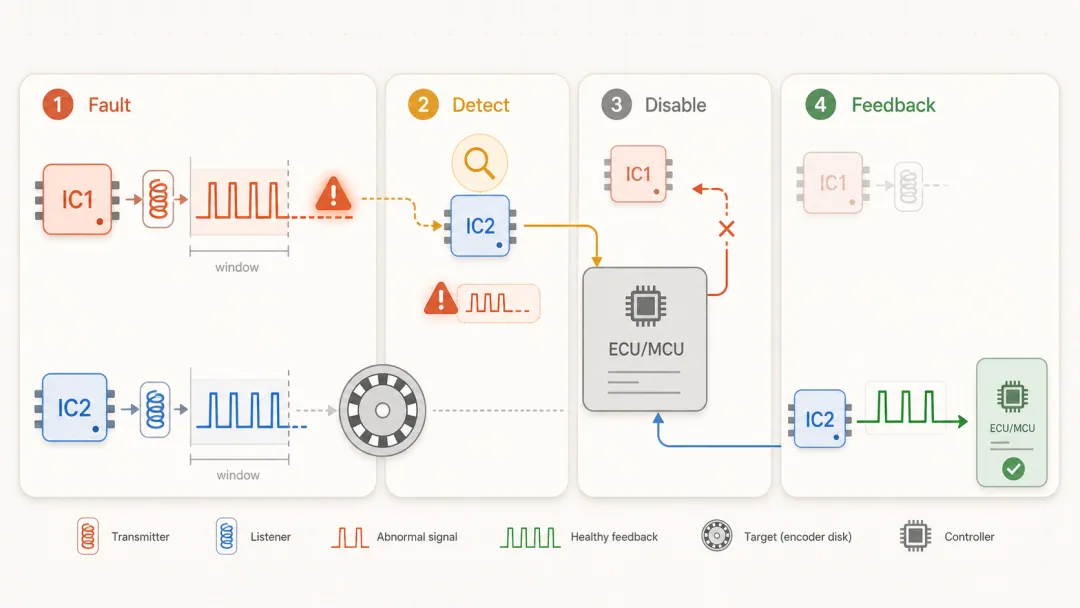

图 3：坏通道不是简单“没输出”，更危险的是继续发射并污染另一条链路。互相监听的意义，是先抓住谁在胡来，再让健康通道继续提供位置反馈。

所以它不是简单的“双路角度互相投票”。

投票只能告诉你两个结果不一样，但不一定告诉你谁在污染谁。

互相监听发射行为，才能更早判断谁没有按规则发射，谁没有按规则停止。

冗余不是把两颗芯片焊在一起。冗余是要回答：当其中一颗开始胡来时，另一颗能不能知道它在胡来，并且自己还能不能继续干活。

多路系统还要知道：我听到的到底是谁

两路系统里，靠时间窗口基本能区分身份。

轮到 IC1 发射，就应该听到 IC1。

轮到 IC2 发射，就应该听到 IC2。

但如果扩展到三路、四路，只靠时间窗口就不够稳。

系统还要知道：现在听到的这个信号到底来自哪一个 interface circuit。

所以申请里还提到，发射信号里可以带 interface circuit identifier。

这个 ID 不是简单在通信总线上报个编号，而是编码进发射信号里，让监听通道从接收信号中识别发射者身份。

这里面的思路依然很工程：

不仅要听到信号，还要知道谁发的。

该出现的 ID 没出现，是问题。

不该出现的 ID 出现了，也是问题。

这样系统才能在多通道冗余里继续定位故障，而不是只知道“好像有东西在发射”。

它不是万能诊断，但抓住了冗余电感编码器最脏的一层

这件申请不能吹成万能。

它主要抓的是发射链路和接口电路时序相关的故障，比如某一路没按时发射，某一路发射停不下来，TX 线圈开路，驱动异常，接口电路调度失控，或者多路系统里发射者身份异常。

但它不能解决所有位置误差。

如果两路线圈被同一个机械安装误差影响，target 本身加工有系统偏差，气隙变化导致两路一起漂，温度模型一起错，或者接收链路、解调链路、角度算法里出现共因问题，单靠“互相监听发射”并不能全部发现。

所以它的边界很清楚：

它不是把冗余电感编码器所有误差都诊断掉，而是抓住了一个非常具体的板级痛点。

多套 TX/RX 和 interface circuit 共存在同一块 PCB 上时，如何利用不可避免的交叉耦合，判断对方有没有按规则发射，并在一路失控时尽快隔离它，避免健康通道被拖偏。

这个边界说清楚，技术才可信。

给编码器工程师的提醒：别只盯着两路角度差多少

我觉得这件申请最值得记住的，不是“Allegro 又做了一个冗余方案”。

这个说法太泛。

真正有价值的是它的工程转身：

把原本讨厌的同板串扰，变成受控监听路径；把原本在 MCU 端才做的角度比较，前移到 interface circuit 的发射窗口和监听窗口；把原本模糊的“一路坏了”，拆成更具体的“该发没发”和“该停没停”。

这对电感编码器、磁编码器、光编码器都有启发。

下一代冗余编码器不能只问：

两路角度是否一致？

还要问：

两路通道有没有可验证的激励源？
通道之间有没有可解释的监听关系？
故障能不能定位到发射、接收、解调、计算或输出层？
一路失效后，另一路能不能不被拖死，并继续提供可用位置？

别只看两路输出差多少。

先看谁在发射，谁在监听，谁该闭嘴的时候还没闭嘴。

很多冗余系统真正的死法，就藏在这里。
