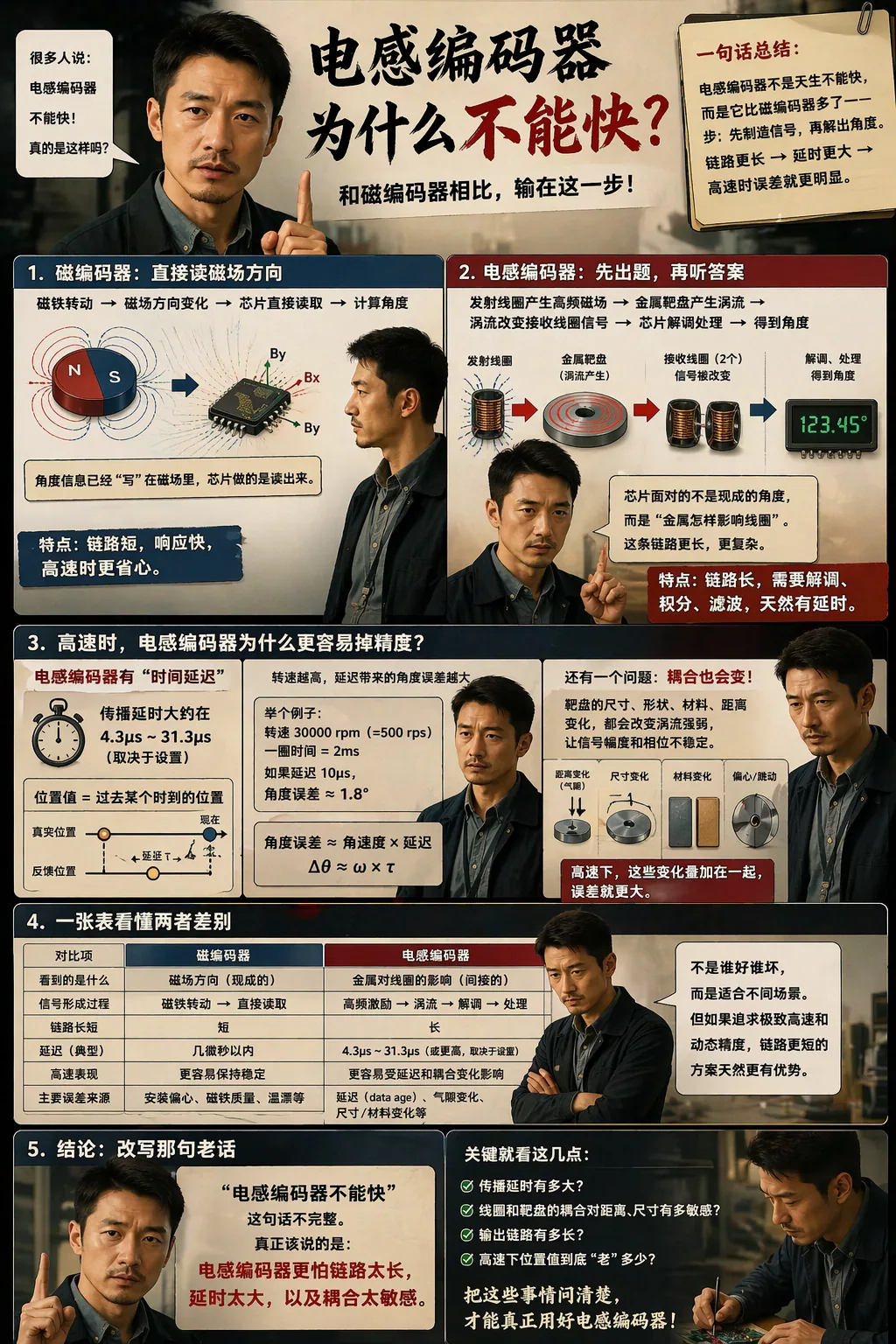

电感编码器“不能快”的真相：它和磁编码器相比，吃亏在信号形成这一步更长

一、这句老话为什么一直流传

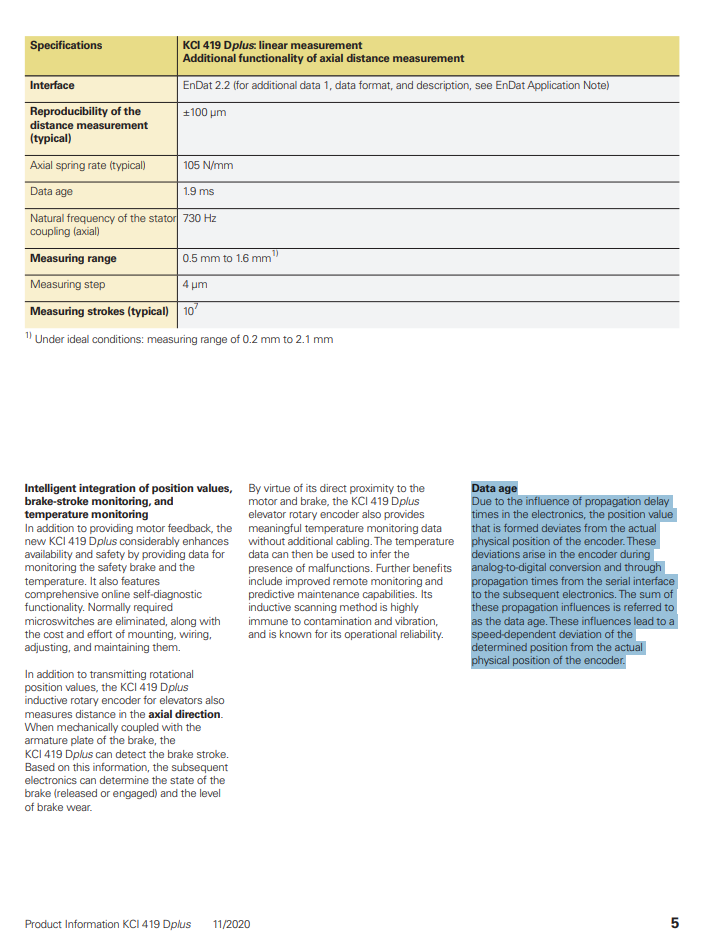

工业现场里，“电感编码器不能快”这句话流传很久，不是因为它完全错误，而是因为它抓住了一个真实现象：电感编码器一旦进入高速工况，动态误差往往比磁编码器更早暴露出来。HEIDENHAIN在电感编码器资料里把这种现象叫作 Data Age。

意思很直接：位置值从形成到送出去，要经过电子链路、模数转换和接口传输，这个过程会带来一个随速度增加而变大的位置偏差。也就是说，转得越快，这个“慢半拍”越容易被看出来。

但把这件事直接说成“电感原理天生不能快”，就说过头了。因为同样是电感路线，Renesas 的IPS2200已经把高速绝对位置检测作为产品定位，给出了最高 electrical 的能力。真正的问题，不是“电感能不能快”，而是“这条路线在高速下，哪一步最先掉链子”。

二、磁编码器为什么在高速时更省事

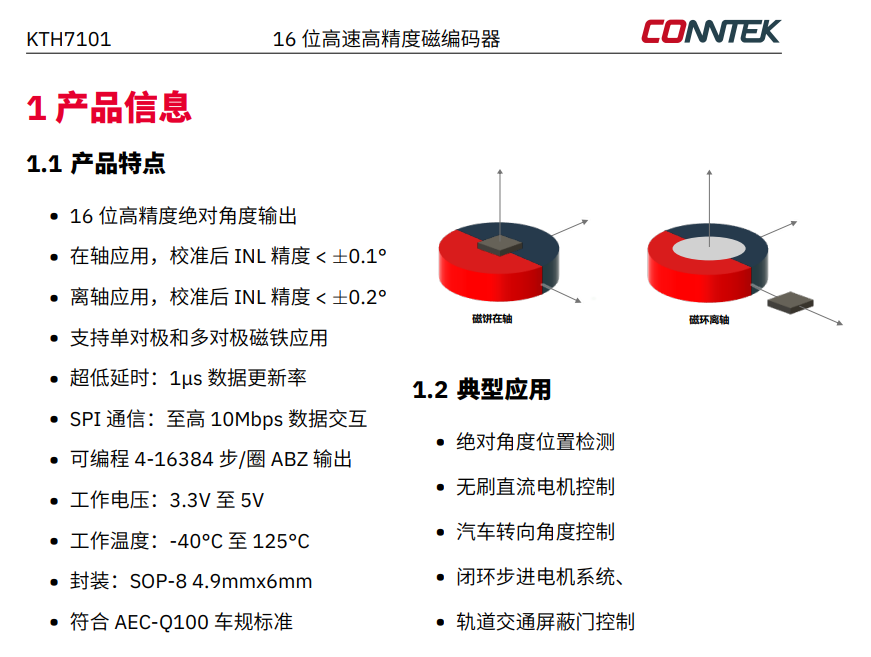

磁编码器的物理过程比较短。像昆泰芯的KTH71这类磁编码器，外面放一个旋转磁铁，磁铁一转，芯片表面的磁场方向就跟着转。芯片内部的霍尔阵列直接去读这个磁场，再算出当前角度。它的资料里把自己定义成适合全高速角度测量的磁旋转位置传感器，最高可以到。

这件事最关键的地方在于：磁编码器面对的是一个已经存在的物理量，也就是磁场方向。磁铁已经把角度信息“写”在空气里了，芯片做的是把它读出来。它当然也会受磁铁偏心、温漂、安装误差影响，但至少在最根上，它不需要先“制造信号”，再“解释信号”。这就是磁编码器在高速时更省事的原因。

三、电感编码器不是直接读角度，而是先把角度“做出来”

电感编码器的工作方式完全不同。它没有磁铁，下面是一组线圈。

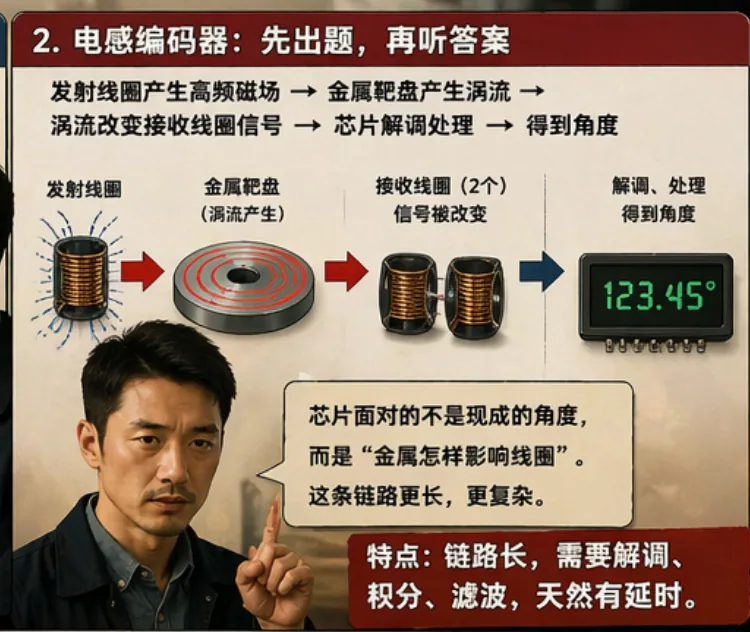

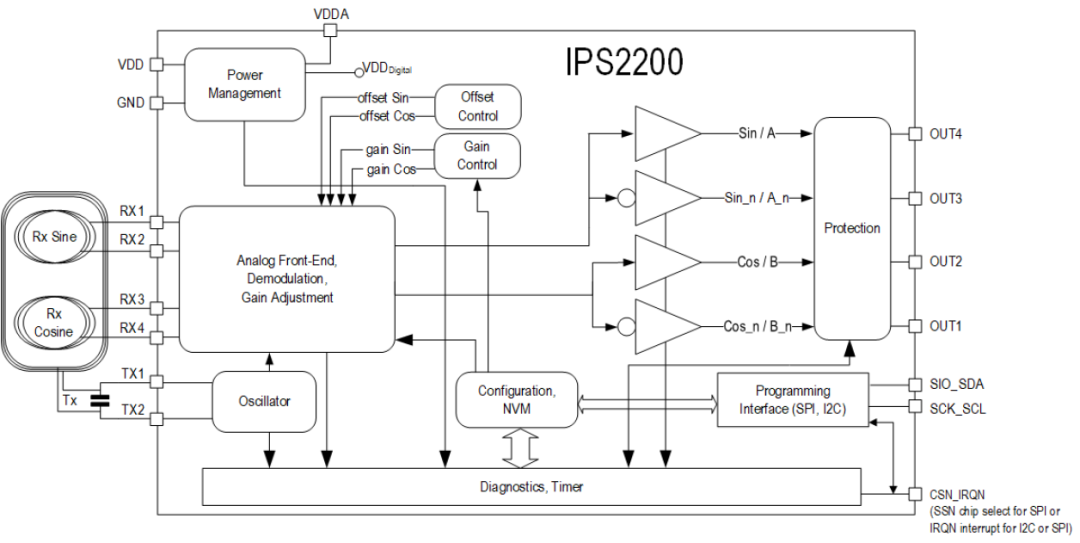

IPS2200用的是一发两收的结构：一个发射线圈，两个接收线圈。发射线圈先产生高频交变磁场，金属靶盘从上面转过时，表面会形成涡流；这些涡流再反过来改变两个接收线圈里的信号，芯片最后把这组高频信号解调、处理，才得到位置值。

这里最容易被忽略的一点是，电感编码器真正测的不是“角度本身”，而是“这块金属现在怎样影响线圈”。

TI的资料把这件事说得很透： 导电目标进入线圈磁场后，表面会出现涡流；涡流会沿着尽可能低阻抗的路径流动，如果这个路径和线圈本身的电流路径更接近，信号就更强；目标的尺寸、形状、材料组成都会影响测量范围和精度。

换句话说，电感编码器看到的不是一个现成的答案，而是一个由金属、距离、形状、材料共同决定的“耦合结果”。

磁编码器是在直接读磁场方向，电感编码器是在先发出高频激励，再从金属靶盘留下的影响里间接还原角度。

磁编更像“直接看答案”，电感更像“先做实验，再根据结果倒推答案”。

四、高速时，电感编码器到底输在了哪一步

真正吃亏的地方，不是“精度不够”，而是“这条链子更长”。IPS2200的发射线圈工作在大约到范围内，位置值不是马上出来的，中间还要经过解调、积分和处理。公开数据给出的传播延时，大约在到之间，取决于振荡频率和内部积分设置。

这几微秒在低速时看不出什么，在高速时就完全不是一回事。因为轴一直在转，位置值晚出来一点，就等于报出来的是“刚才的位置”。如果把这个关系写得最简单，就是角度误差大致等于“转动速度×延时”。

比如轴转到，一圈只要。这时如果总延时是，它对应的就是整圈的 0.5% ， 换成角度就是大约。

这个例子不是说每颗电感编码器一定都会错到这么多，而是说明一个很硬的事实：高速时，几微秒已经足够换算成明显的角度差。

这个问题在磁编码器上当然也不是完全没有，但在电感编码器上更早、更突出，因为它必须先完成“高频激励—涡流响应—解调处理”这整条链路。

而且电感编码器在高速下还不只是“慢半拍”。TI的资料说明，目标尺寸如果偏小，线圈感应变化就会变弱，等效分辨能力会下降；目标材料和频率也会影响涡流分布。也就是说，电感编码器不仅要面对“时间来不及”，还要面对“金属和线圈的耦合本身在变化”。磁编码器高速时，主要是在读一个已经形成好的磁场方向；电感编码器高速时，是一边形成信号，一边又要求这个信号别乱。难点比磁编码器多一层。

五、这句老话真正该怎么改写

把整件事说准确，应该是这样一句话：电感编码器不是天生不能快，而是它比磁编码器更怕“信号形成和处理过程太长”。 只要这条链路太长，高速时位置值就会“变老”；只要金属靶盘和线圈之间的耦合对尺寸、材料、距离太敏感，高速时动态误差就会更早冒出来。

所以，磁编码器和电感编码器的差别，并不是一个简单的“谁精度更高，谁转速更高”。

真正的差别在于：磁编码器是在直接读磁场方向，电感编码器是在通过一整套高频耦合过程间接算角度。

前者物理过程更短，到了高速更容易把问题压在安装和算法补偿上；后者物理过程更长，到了高速更容易先暴露出延时、解调和耦合变化这些问题。这就是“电感编码器不能快”这句老话的真实来源，也是它最容易被说过头的地方。

今天再讨论这条路线，更有意义的不是一句空泛的“能不能快”，而是把问题落到几个很具体的地方：

• 它的传播延时有多大，

• 线圈和靶盘的耦合对距离和尺寸有多敏感，

• 输出链路有多长，

• 高速下位置值到底会老多少。

把这些事情说清楚，电感编码器和磁编码器之间的差别就不会再停留在一句口号上。
